ZHCSF81A March 2016 – April 2016 TPD1E04U04
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 IEC 61000-4-2 ESD Protection
- 7.3.2 IEC 61000-4-4 EFT Protection
- 7.3.3 IEC 61000-4-5 Surge Protection
- 7.3.4 IO Capacitance
- 7.3.5 Ultra-Low ESD Clamping Voltage
- 7.3.6 Low RDYN
- 7.3.7 DC Breakdown Voltage
- 7.3.8 Ultra Low Leakage Current
- 7.3.9 Supports High Speed Interfaces
- 7.3.10 Industrial Temperature Range
- 7.3.11 Easy Flow-Through Routing Package
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- IEC 61000-4-2 4 級靜電放電 (ESD) 保護
- ±16kV 接觸放電
- ±16kV 氣隙放電
- IEC 61000-4-4 瞬態放電 (EFT) 保護
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保護
- 2.5A (8/20µs)
- IO 電容：0.5pF（典型值）、0.65pF（最大值）
- 超低 ESD 鉗位電壓
- 16A TLP 時為 8.9V
- -16A TLP 時為 -4.6V
- 低 RDYN
- IO 與 GND 之間為 0.25Ω
- GND 與 IO 之間為 0.18Ω
- 直流擊穿電壓：5V（最小值）
- 超低泄漏電流：10nA（最大值）
- 支持速率最高達 6Gbps 的高速接口
- 工業溫度范圍：-40°C 至 +125°C
- 符合行業標準的 0402 封裝
2 應用
- 終端設備
- 機頂盒
- 便攜式計算機和臺式機
- 電視和監視器
- 手機和平板電腦
- 數字視頻錄像機 (DVR) 和網絡視頻錄像機 (NVR)
- 接口
- HDMI 2.0
- HDMI 1.4b
- USB 3.0
- DisplayPort 1.2
- PCI Express 3.0
3 說明
TPD1E04U04 是一款單向 TVS ESD 保護二極管，用于為 HDMI 2.0 和 USB 3.0 電路提供保護。TPD1E04U04 的額定 ESD 沖擊消散值高于 IEC 61000-4-2（4 級）國際標準中規定的最高水平。
該器件 特有 一個 0.5pF IO 電容，適合于保護速率高達 6Gbps 的高速接口，例如 HDMI 2.0 和 USB 3.0 接口。低動態電阻和超低鉗位電壓可為敏感的 SoC 提供針對瞬變事件的系統級保護。
TPD1E04U04 采用符合行業標準的 0402 (DPY) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD1E04U04 | X1SON (2) | 0.6mm x 1.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

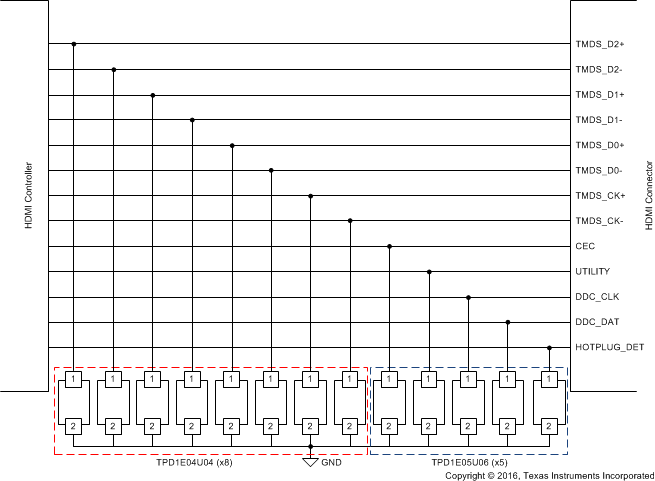

典型的 HDMI 2.0 應用
