ZHCSFV7 November 2016 TMP421-Q1 , TMP422-Q1 , TMP423-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4 Device Functional Modes
- 8.5
Programming
- 8.5.1 Serial Interface
- 8.5.2 Bus Overview
- 8.5.3 Bus Definitions
- 8.5.4 Serial Bus Address
- 8.5.5 Two-Wire Interface Slave Device Addresses
- 8.5.6 Read and Write Operations
- 8.5.7 High-Speed Mode
- 8.5.8 One-Shot Conversion
- 8.5.9 η-Factor Correction Register
- 8.5.10 Software Reset
- 8.5.11 General Call Reset
- 8.5.12 Identification Registers
- 8.6 Register Maps
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DCN|8
散熱焊盤機械數據 (封裝 | 引腳)
- DCN|8
訂購信息
1 特性
- 具有符合 AEC-Q100 標準的下列結果：
- 溫度等級 1：-40°C 至 +125°C
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C5
- 小外形尺寸晶體管 (SOT) 23-8封裝中刪除了封裝名稱
- ±1°C 遠程二極管傳感器（最大值）
- ±1.5°C 本地溫度傳感器（最大值）
- 串聯電阻抵消
- N 因數校正
- 兩線制 I2C 或 SMBus™兼容串口
- 多接口地址
- 二極管故障檢測
- 符合 RoHS 標準且無 Sb/Br
2 應用
- 處理器和現場可編程?hào)艠O陣列 (FPGA) 溫度監視
- 液晶顯示屏 (LCD)、數字光處理 (DLP) 和硅基液晶 (LCOS) 投影儀
- 服務器
- 中央辦公電信設備
- 存儲區域網絡 (SAN)
3 說明

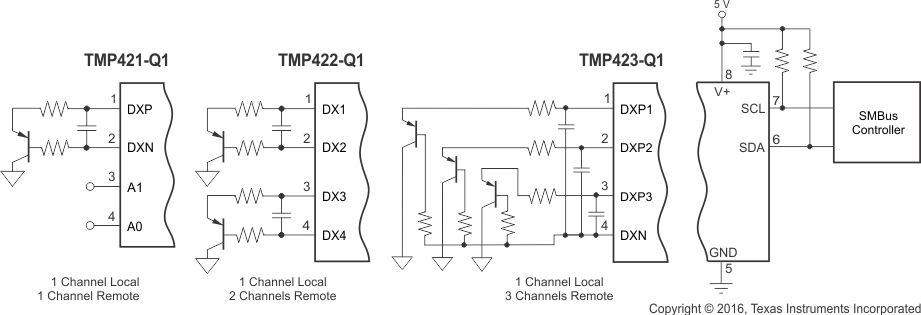

TMP421-Q1、TMP422-Q1 和 TMP423-Q1 器件分別為內置本地溫度傳感器的單通道、雙通道和三通道汽車類遠程溫度傳感器監視器。遠程溫度傳感器二極管連接的晶體管通常為低成本 NPN 或 PNP 型晶體管或二極管，它們都是微控制器、微處理器或現場可編程門陣列 (FPGA) 的組成部件。
針對多個器件制造商的遠程精度均為 ±1°C，無需校準。兩線制串口可接受 SMBus 寫字節、讀字節、發送字節和接收字節命令來配置器件。
TMP421-Q1, TMP422-Q1, and TMP423-Q1包括串聯電阻抵消、可編程非理想因子、寬范圍遠程溫度測量
（高達 +150°C）以及二極管故障檢測。
TMP421-Q1, TMP422-Q1, and TMP423-Q1采用 8 引腳小外形尺寸晶體管 (SOT)-23 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMP421-Q1 TMP422-Q1 TMP423-Q1 |
SOT-23 (8) | 2.90mm × 1.63mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
