ZHCSEY0B April 2016 – August 2017 TLV2379 , TLV379 , TLV4379
PRODUCTION DATA.
1 特性
- 成本優化型精密放大器
- 微功耗：4μA（典型值）
- 低失調電壓：0.8mV（典型值）
- 軌到軌輸入和輸出
- 單位增益穩定
- 寬電源電壓范圍：1.8V 至 5.5V
- 微型封裝：
- 5 引腳 SC70
- 5 引腳小外形尺寸晶體管 (SOT)-23
- 8 引腳小外形尺寸集成電路 (SOIC) 封裝
- 14 引腳薄型小外形尺寸 (TSSOP) 封裝
2 應用
- 移動電源
- 太陽能逆變器
- 低功耗電機控制
- 電池供電儀器
- 便攜式設備
- 醫療儀器
- 手持測試設備
3 說明
TLV379 系列單通道、雙通道和四通道運算放大器是成本優化型低電壓、微功耗放大器的典型代表。該器件系列的工作電源電壓低至 1.8V (±0.9V) 且靜態電流消耗極低（每通道為 4µA），非常適合功耗敏感型 應用進行了優化。此外，TLV379 系列具有軌到軌輸入和輸出功能，幾乎適用于所有單電源應用。
TLV379（單通道）采用 5 引腳 SC70 和小外形尺寸晶體管 (SOT)-23 封裝以及 8 引腳小外形尺寸集成電路 (SOIC) 封裝。TLV2379（雙通道）采用 8 引腳 SOIC 封裝。TLV4379（四通道）采用 14 引腳薄型小外形尺寸 (TSSOP) 封裝。所有器件版本的額定工作溫度范圍為 -40°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV379 | SC70 (5) | 2.00mm × 1.25mm |
| SOT-23 (5) | 2.90mm × 1.60mm | |
| SOIC (8) | 4.90mm x 3.91mm | |
| TLV2379 | SOIC (8) | 4.90mm x 3.91mm |
| TLV4379 | 薄型小外形尺寸封裝 (TSSOP) (14) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

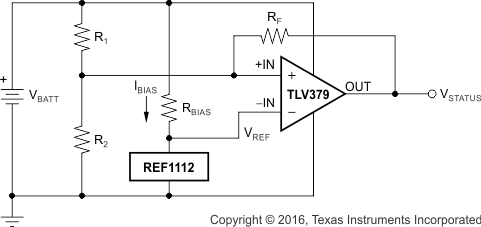

電池監控應用中的 TLV379
