3 說明
這款 CAN 收發器系列符合 ISO1189-2 (2016) 高速 CAN（控制器局域網絡）物理層標準。所有器件均設計用于數據速率高達 2Mbps（兆位每秒）的 CAN FD 網絡。器件型號包含“G”后綴的器件旨在實現高達 5Mbps 的數據速率，器件型號包含“V”后綴的器件配有提供 I/O 電平的輔助電源輸入，用于設置輸入引腳閾值和 RXD 輸出電平。該系列器件具有靜音模式，通常也稱作僅偵聽模式。此外，所有器件都提供多種保護特性來提高器件和網絡的耐用性。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸 |
|---|---|---|
| TCAN1051x | SOIC (8) | 4.90mm × 3.91mm |
| VSON (8) | 3.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
引腳 5 的功能取決于器件；在不含 V 后綴的器件上為無連接
(NC) 引腳，在包含 V 后綴的器件上為用于 I/O 電平轉換的 VIO 引腳
RXD 邏輯輸出在不含“V”后綴的器件上驅動為
VCC，而在包含“V”后綴的器件上驅動為 VIO。

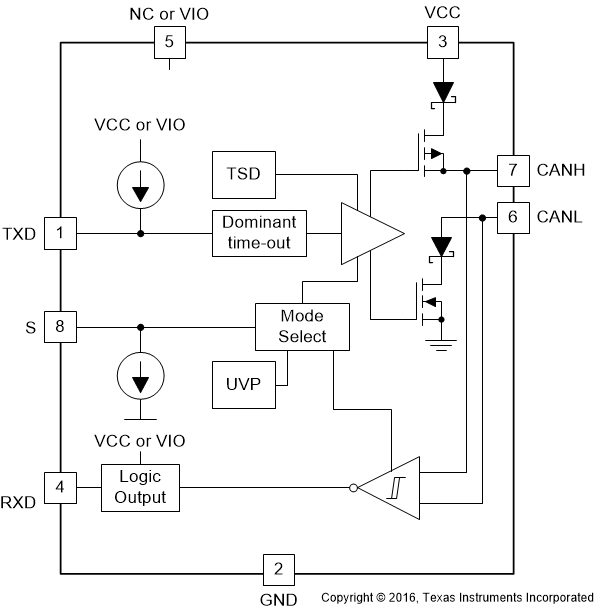

功能方框圖
