ZHCSYK1 July 2025 TCA9539A-Q1
PRODUCTION DATA
7.5.1 I2C 接口
TCA9539A-Q1 具有一個標準雙向 I2C 接口，該接口由控制器器件控制，以便配置或讀取該器件的狀態。I2C 總線上的每個目標器件都有一個特定的器件地址，以便區別于同一 I2C 總線上的其他目標器件。許多目標器件在啟動時需要進行配置來設置器件行為。這通常在控制器訪問具有唯一寄存器地址的目標器件的內部寄存器映射時完成。一個器件可以有一個或多個用于存儲、寫入或讀取數據的寄存器。有關更多信息，請參閱了解 I2C 總線。
物理 I2C 接口由串行時鐘 (SCL) 和串行數據 (SDA) 線組成。SDA 和 SCL 線都必須通過上拉電阻器連接至 VCC。上拉電阻器的阻值由 I2C 線上的電容值決定。有關更多詳細信息，請參閱 I2C 上拉電阻器計算。只有當總線處于空閑狀態時，才能啟動數據傳輸。如果在停止條件后，SDA 和 SCL 線都為高電平，則認為總線處于空閑狀態。請參閱 表 7-1。
圖 7-3 和圖 7-4 顯示了控制器訪問目標器件的一般過程：
- 如果控制器想要向目標器件發送數據：
- 控制器/發送器發送一個 START 條件并對目標接收器進行尋址。
- 控制器/發送器向目標接收器發送數據。
- 控制器/發送器以 STOP 條件終止傳輸。
- 如果控制器想要接收或讀取目標器件的數據：
- 控制器/接收器發送一個啟動條件并對目標發送器進行尋址。
- 控制器/接收器發送所請求的寄存器以支持讀取目標發送器。
- 控制器/接收器接收目標發送器的數據。
- 控制器/接收器以停止條件終止傳輸。

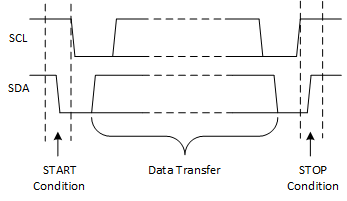

圖 7-3 啟動和停止條件的定義

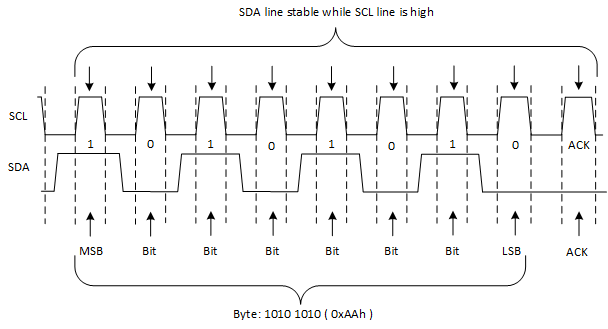

圖 7-4 位傳輸表 7-1 給出了接口定義。
表 7-1 接口定義
| 字節 | 位 | |||||||
| 7 (MSB) | 6 | 5 | 4 | 3 | 2 | 1 | 0 (LSB) | |
| I2C 目標地址 | H | H | H | L | H | A1 | A0 | R/ W |
| P0x I/O 數據總線 | P07 | P06 | P05 | P04 | P03 | P02 | P01 | P00 |
| P1x I/O 數據總線 | P17 | P16 | P15 | P14 | P13 | P12 | P11 | P10 |
