ZHCSQG5G December 1982 – April 2022 SN54HC573A , SN74HC573A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

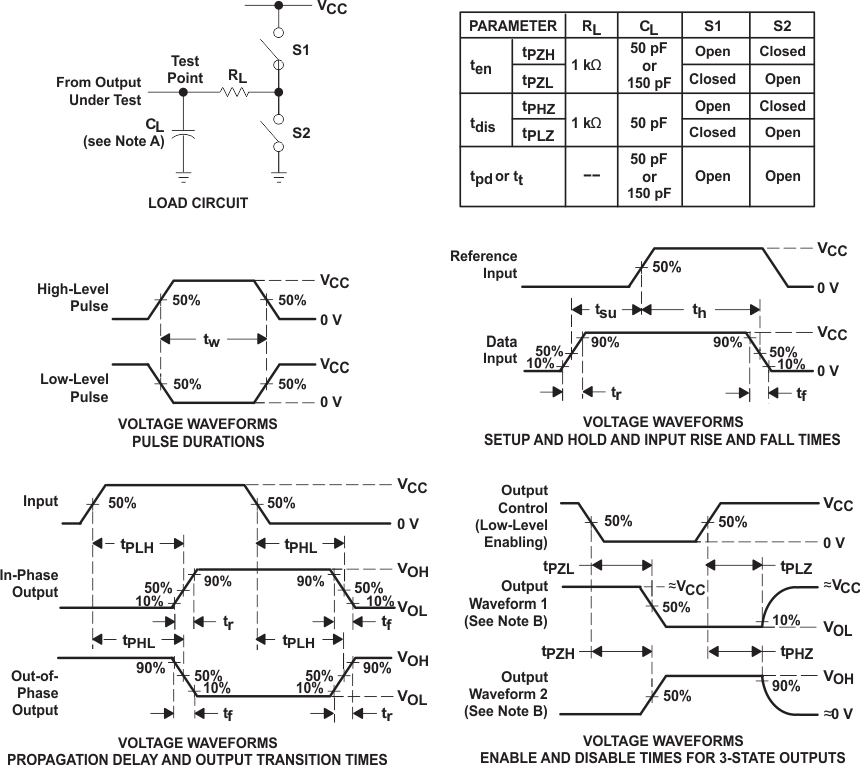

A. CL 包括探頭和測試夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 任意選擇波形之間的相位關系。所有輸入脈沖由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr = 6ns，tf = 6ns。
D. 一次測量一個輸出，每次測量一個輸入轉換。
E. tPLZ 和 tPHZ 與 tdis 一樣。
F. tPZL 和 tPZH 與 ten 一樣。
G. tPLH 和 tPHL 與 tpd 一樣。
圖 7-1 負載電路和電壓波形
