5 引腳配置和功能

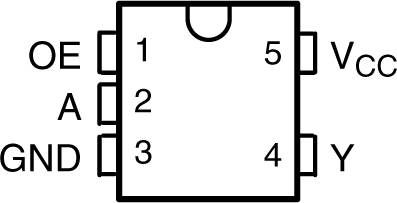

圖 5-1 DBV 封裝，SOT-23；DCK 封裝，5 引腳 SOT SC-70（頂視圖）| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OE | I | 輸出使能 |
| 2 | A | I | 輸入 A |
| 3 | GND | — | 接地引腳 |
| 4 | Y | O | 輸出 Y |
| 5 | VCC | — | 電源引腳 |
