ZHCSBQ4B September 2013 – September 2014 SN65LVDS822
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 說明（繼續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGZ|48
散熱焊盤機械數據 (封裝 | 引腳)
- RGZ|48
訂購信息
1 特性
- 4:27 LVDS 到 CMOS 解串器
- 對于 160 × 120 至 1024 × 600 范圍內的分辨率，像素時鐘范圍為 4MHz 至 54MHz
- 具有 14x 采樣的特殊 2:27 模式允許只使用 2 條數據信道
- 具有 3 路可選 CMOS 轉換率的極低電磁干擾 (EMI)
- 支持單個 3.3V 電源；VDDIO 允許 1.8V 至 3.3V 電壓范圍，可提供靈活的面板支持
- 時鐘輸出為上升或下降邊沿
- 針對靈活印刷電路板 (PCB) 布局布線的總線交換特性
- 集成型可切換輸入端接
- 所有輸入引腳是故障安全的；±3kV 人體模型 (HBM) 靜電放電 (ESD) 保護
- 7mm x 7mm 48 引腳超薄四方扁平無引線 (VQFN)，0.5mm 間距
- 與 TIA/EIA-644-A 發送器兼容

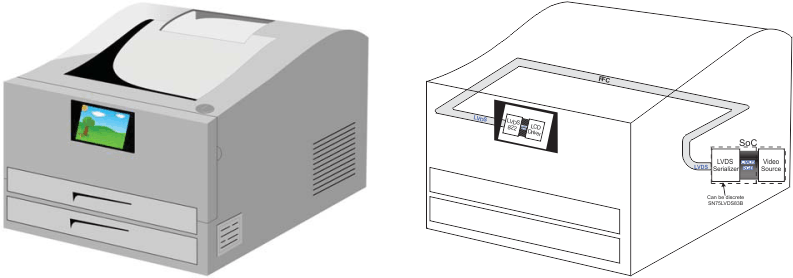

2 應用范圍
- 打印機
- 具有一個 LCD 的裝置
- 數碼照相機
3 說明
SN65LVDS822 是一種高級 Flatlink™ 低壓差分信號 (LVDS) 接收器，采用現代化 CMOS 工藝。 該器件具有幾個獨特的功能，其中包括 3 個可選 CMOS 輸出轉換率，1.8V 至 3.3V 的 CMOS 輸出電壓支持，一個引腳分配交換選項，集成差分端接（可配置），一個自動低功耗模式和 4:27 和 2:27 解串化模式。 它與諸如 SN75LVDS83B、SN65LVDS93A 的 TI FlatLink™ 發送器以及符合 TIA/EIA 644-A 標準的標準工業用 LVDS 發送器兼容。
SN65LVDS822 特有一個自動低功耗待機模式，當 LVDS 時鐘被禁用時激活。 此器件在將低壓施加到引腳 SHTDN# 上時進入一個平均低功耗關斷模式。
SN65LVDS822 采用 48 引腳 7mm x 7mm 塑料四方扁平無引線 (QFN) 封裝，封裝的焊球間距為 0.5mm，并且可在 –40°C 至 85°C 的工業環境溫度范圍內使用。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65LVDS822 | VQFN (48) | 7.00mm x 7.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
