ZHCSFG5A September 2016 – November 2016 SN65HVD233-Q1 , SN65HVD234-Q1 , SN65HVD235-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
-
8 Specifications
- 8.1 Absolute Maximum Ratings
- 8.2 ESD Ratings
- 8.3 Recommended Operating Conditions
- 8.4 Thermal Information
- 8.5 Electrical Characteristics: Driver
- 8.6 Electrical Characteristics: Receiver
- 8.7 Switching Characteristics: Driver
- 8.8 Switching Characteristics: Receiver
- 8.9 Switching Characteristics: Device
- 8.10 Typical Characteristics
- 9 Parameter Measurement Information
- 10Detailed Description
- 11Application and Implementation
- 12Power Supply Recommendations
- 13Layout
- 14器件和文檔支持
- 15機械、封裝和可訂購信息
1 特性
- 符合 ISO 11898-2 標準
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級：
- 總線引腳：±12 000V
- 其他引腳：±3 000V
- 器件帶電器件模型 (CDM) ESD 分類等級：±1 000V
- 3.3V 單電源電壓
- 比特率：最高達 1Mbps
- 總線引腳故障保護：最高達 ±36V
- –7V 至 12V 共模電壓范圍
- 高輸入阻抗，允許連接 120 個節點
- 低電壓晶體管-晶體管邏輯電路 (LVTTL) I/O 可耐受 5V 電壓
- 符合 GIFT/ICT 標準
- 可調節的驅動器轉換率，能夠改善輻射性能
- 未供電節點不會干擾總線
- 低電流待機模式（典型值為 200μA）
- 平均功耗：36.4mW
- SN65HVD233-Q1：環回模式
- SN65HVD234-Q1：超低電流休眠模式
- 50nA 流耗典型值
- SN65HVD235-Q1：自動波特環回模式
- 熱關斷保護
- 上電和掉電時總線輸入和輸出上無毛刺脈沖
- 高輸入阻抗，低 VCC
- 掉電再上電期間的輸出呈單調性
2 應用
- 車內網絡
- 先進的駕駛員輔助系統 (ADAS)
- 車身電子裝置和照明
- 信息娛樂和儀表板
- 混合、電動和動力傳動系統
- 符合 CAN 總線標準（例如，NMEA 2000 和 SAE J1939）的應用
3 說明
SN65HVD233-Q1、SN65HVD234-Q1 和 SN65HVD235-Q1 器件是適用于汽車類應用的 3.3V 故障保護 CAN 收發器。這些收發器由 3.3V 單電源供電運行，非常適合同樣采用 3.3V 微控制器的系統，因為不再需要通過附加組件或獨立電源分別為控制器和 CAN 收發器供電。SN65HVD23x-Q1 收發器符合 ISO 11898-2 標準，因此可在使用 5V CAN 和/或 3.3V CAN 收發器的混合網絡中進行互操作。
這些器件尤其適合工作在惡劣環境下，其具有串線保護、過壓保護（CANH 和 CANL 引腳上，最高達 ±36V）、接地損耗保護、過熱（熱關斷）保護以及 ±100V 共模瞬態保護。這些器件工作在 –7V 至 12V 的寬共模電壓范圍內。這些收發器可用作微處理器上的主機 CAN 控制器與運輸及汽車應用中的差分 CAN 總線之間的 接口。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD233-Q1 | SOIC (8) | 4.90mm x 3.91mm |
| SN65HVD234-Q1 | ||
| SN65HVD235-Q1 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

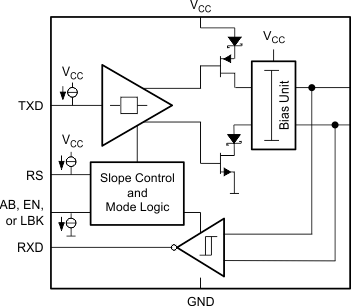

框圖
