ZHCS233D May 2011 – May 2017 SN65HVD101 , SN65HVD102
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 Wake-up Detection
- 9.3.2 Current Limit Indication - Short Circuit Current Detection
- 9.3.3 Active Current Limit Condition: VTHL > VCQ ≥ VTHH
- 9.3.4 Inactive Current Limit Condition: VTHL < VCQ < VTHH
- 9.3.5 Over-temperature Detection
- 9.3.6 CQ Current-limit Adjustment
- 9.3.7 Transceiver Function Tables
- 9.3.8 Voltage Regulator (Not Available in SN65HVD102)
- 9.4 Device Functional Modes
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
1 特性
2 應用
- 適合于 IO-Link 器件節點
3 說明

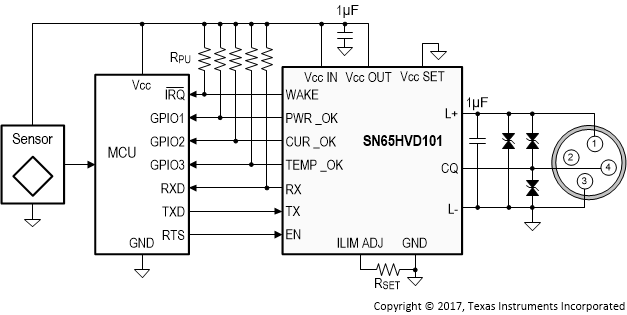

SN65HVD101 和 ‘HVD102 IO-Link PHY 可實現針對工業點到點通信的 IO-LINK 接口。當此器件通過一個 3 線制接口連接至一個 IO-Link 主控器件時，主控器件能夠發起通信并與遠程節點交換數據，而此時 SN65HVD10X 則作為一個完整的通信物理層。
IO-Link 驅動器輸出 (CQ) 可用于使用 EN 和 TX 輸入引腳的推挽式高側或低側配置。PHY 接收器將 CQ 引腳上的 24V IO-Link 信號轉換為 RX 引腳上的標準邏輯電平。使用一個簡單并行接口在 PHY 與本地控制器之間接收和發送數據以及狀態信息。
SN65HVD101 和 'HVD102 可實現針對過流、過壓和過熱條件的保護 特性 。可使用一個外部電阻器來設定 IO-Link 驅動器電流限值。如果出現一個短路電流故障，驅動器輸出被內部限定，而 PHY 生成一個錯誤信號 (SC)。這些驅動器還執行一個過熱關斷特性，此特性保護器件不受高溫故障的影響。
SN65HVD102 由一個 3.3V 或者 5V 本地單電源供電運行。SN65HVD101 集成了一個線性穩壓器，此穩壓器從 IO-Link L+ 電壓中生成 3.3V 或 5V 電壓，為 PHY 以及一個本地控制器和附加電路供電。
針對空間受限類 應用，SN65HVD101 和 'HVD102 采用 20 引腳 RGB 封裝 (4 mm × 3.5 mm QFN)。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD101 | QFN (20) | 4.00mm × 3.50mm |
| SN65HVD102 |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。
