1 特性
- 符合嵌入式 DisplayPort™(eDP™) 1.4 標準，支持 1 條、2 條或 4 條信道在 1.62Gbps (RBR)、2.16Gbps、2.43Gbps、2.7Gbps (HBR)、3.24Gbps、4.32Gbps 或 5.4Gbps (HBR2) 速率下運行。
- 實現 MIPI®D-PHY 版本 1.1 物理層前端和顯示串行接口 (DSI) 版本 1.02.00
- 雙通道 DSI 接收器在每個通道上可針對 1 條，2 條，3 條或 4 條 D-PHY 數據信道進行配置，每信道的運行速率高達 1.5Gbps
- 支持 RGB666 和 RGB888 格式的 18bpp 與 24bpp DSI 視頻流
- 適合 60fps 4K 4096 × 2304 分辨率（18bpp 顏色），以及 60fps WUXGA 1920 × 1200 分辨率 和 3D 圖形顯示（120fps 等效）
- MIPI 前端可配置為單通道或雙通道 DSI 配置
- 支持雙通道 DSI 奇校驗、偶校驗、左移位和右移位操作模式
- 1.2V VCC 主電源，1.8V 電源用于數字 I/O
- 低功耗 特性 包括面板刷新和 MIPI 超低功耗狀態 (ULPS) 支持
- DisplayPort 信道極性和分配均可配置。
- 通過外部基準時鐘 (REFCLK) 支持 12MHz、19.2MHz、26MHz、27MHz 和 38.4MHz 等頻率
- ESD 額定值 ±2 kV (HBM)
- 采用 64 引腳 HTQFP (PAP) 封裝
- 溫度范圍：-40°C 至 +85°C
2 應用
- 平板電腦、筆記本、上網本
- 移動互聯網設備/汽車信息娛樂系統
3 說明

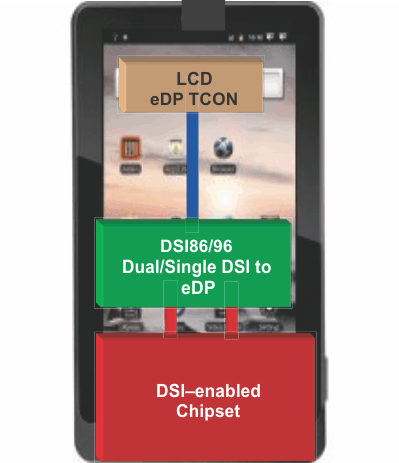

SN65DSI86-Q1 DSI 轉嵌入式顯示端口 (eDP) 橋接器 特有 一個雙通道 MIPI D-PHY 接收器前端配置，此配置中在每個通道上具有 4 條信道，每條信道的運行速率為 1.5Gbps，最大輸入帶寬為 12Gbps。該橋接器可解碼 MIPI DSI 18bpp RGB666 和 24bpp RGB888 視頻流，并將格式化視頻數據流轉換到具有多達四條信道的 DisplayPort，每條信道的運行速率為 1.62Gbps、2.16 Gbps、2.43 Gbps、2.7Gbps、3.24Gbps、4.32Gbps 或 5.4Gbps。
SN65DSI86-Q1 非常適用于每秒 60 幀的 WQXGA，以及等效 120fps（高達 24bpp）的 4K 3D 圖形和全高清 (HD) (1920x1080) 分辨率。執行了部分線路緩沖以適應 DSI 與 DisplayPort 接口間的數據流不匹配。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65DSI86-Q1 | HTQFP (64) | 10mm x 10mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。
