ZHCSE84A October 2015 – February 2017 SN55HVD75-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRB|8
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
1 特性
- 總線 I/O 保護
- >±15kV 人體模型 (HBM) 保護
- >±12kV IEC 61000-4-2 接觸放電
- >±4kV IEC61000-4-4 快速瞬態突發
- 擴展的工業溫度范圍
-55°C 至 125°C - 用于噪聲抑制的較大接收器滯后 (80mV)
- 低單元負載可實現超過 200 個節點的連接
- 低功耗
- 低待機電源電流：< 2µA
- 運行過程中的 ICC < 1mA 靜態電流
- 與 3.3V 或 5V 控制器兼容的 5V 耐壓邏輯輸入
- 針對以下信號傳輸速率進行了優化：
250kbps，20Mbps，50Mbps - 采用小型超薄小外形尺寸無引線 (VSON) 封裝
-
支持國防、航天和醫療 應用：
- 受控基線
- 一個組裝/測試場所
- 一個制造場所
- 在擴展溫度范圍（-55°C 至 125°C）內可用
- 延長的產品生命周期
- 延長產品的變更通知周期
- 產品可追溯性
2 應用范圍
- 工廠自動化
- 電信基礎設施
- 運動控制
3 說明
這些器件具有穩健耐用的 3.3V 驅動器和接收器，并且采用小型封裝，可滿足工業應用 的嚴苛要求。。總線引腳可耐受 ESD 事件，具有針對人體模型和 IEC 接觸放電規范的高級保護。
其中每一款器件都配有一個差分驅動器和一個差分接收器。這兩個器件由 3.3V 單電源供電。驅動器差分輸出和接收器差分輸入在內部連接，構成一個適用于半雙工（兩線制總線）通信的總線端口。這些器件具備寬共模電壓范圍，因此適用于長線纜上的 多點 應用。這些器件的額定運行溫度范圍為 -55°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN55HVD75-EP | VSON (8) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

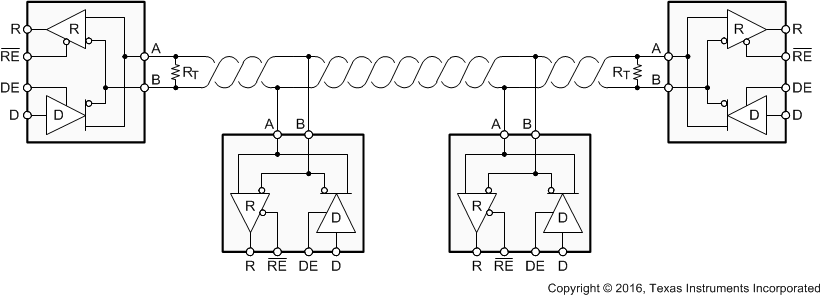

典型應用圖
