8.2.2.2 暗窗選擇和補償
可以通過多種方法來選擇和補償暗窗。眾多方法之一是本節中所述的方法。
對幾個具有不同的暗度級別的窗口進行采樣。選擇一個足夠暗的窗口，以優化器件美觀性與傳感器性能之間的平衡。請注意，美觀性評估是設計人員的主觀看法；與參考窗透射率相比，應優先選擇觀察物理設計上的窗口。確認所選窗口的亮度不低于絕對必要的亮度，因?yàn)檩^暗的窗口會使較少的光線照射到傳感器上，從而影響傳感器的準確性。
本應用示例選擇的窗口較暗，在 550nm 時的透射率低于 7%。圖 8-3 顯示了光譜的歸一化響應。請注意，用于測量透射頻譜的設備無法測量暗窗樣本的絕對精度（非歸一化），而只能測量相對歸一化光譜。另請注意，與介于 400nm 和 650nm 之間的可見光波長相比，該窗口對波長超過 700nm 的紅外光的透射率更高。紅外光和可見光之間的這種不平衡會降低傳感器上的可見光與紅外光的比率。雖然最好讓窗口盡可能降低該比率（通過使窗口的可見光透射率與紅外透射率接近），但 OPT3001-Q1 器件仍然表現良好，如圖 8-6 所示。

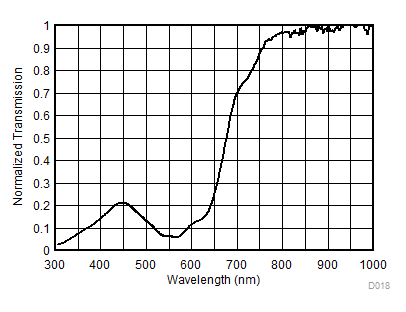

圖 8-3 所選暗窗的歸一化透射光譜響應選擇暗窗口后，測量暗窗的衰減效應以進行后續補償。要測量該衰減，請使用照度計測量熒光燈光源，然后在暗窗下使用 OPT3001-Q1 器件測量相同的光。為了準確測量，請使用適合照度計或包含 OPT3001-Q1 器件和暗窗的設計的固定裝置，每個檢測區域的中心位于完全相同的 X、Y、Z 位置，如圖 8-4 所示。設計的 Z 位置（與光源的距離）是窗口頂部，而不是 OPT3001-Q1 器件。

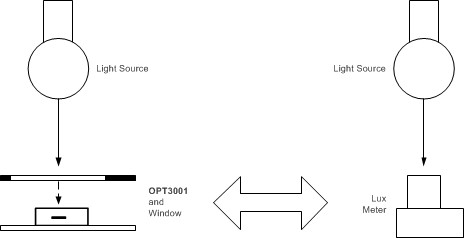

圖 8-4 具有一個光源的固定裝置，可在完全相同的 X、Y、Z 位置適應照度計或設計（窗口和 OPT3001-Q1 器件）該位置處的熒光燈使用照度計的測量結果為 1000lux，在應用內的暗窗下使用 OPT3001-Q1 器件的測量結果為 73lux。因此，該窗口對于熒光的有效透射率為 7.3%。7.3% 是整個光譜范圍內的加權平均衰減，由照度計的光譜響應（或明視響應）進行加權。
對于此暗窗下的所有后續 OPT3001-Q1 測量，應用以下公式。
