6.3.23.6.2 OCP 自動重試 (OCP_MODE = 01b)
在此模式下發生 OCP 事件時，所有 FET 都被禁用，nFAULT 引腳被驅動為低電平。故障狀態寄存器中的 DRIVER_FAULT、OCP 和相應 FET 的 OCP 位設置為 1b。在 tRETRY (TRETRY) 時間過后，器件將自動恢復正常運行（柵極驅動器運行且釋放 nFAULT 引腳）。在 tRETRY 期間結束后，DRIVER_FAULT 位復位為 0b。OCP 和相應 FET 的 OCP 位設置為 1b，直到通過 CLR_FLT 位清除。

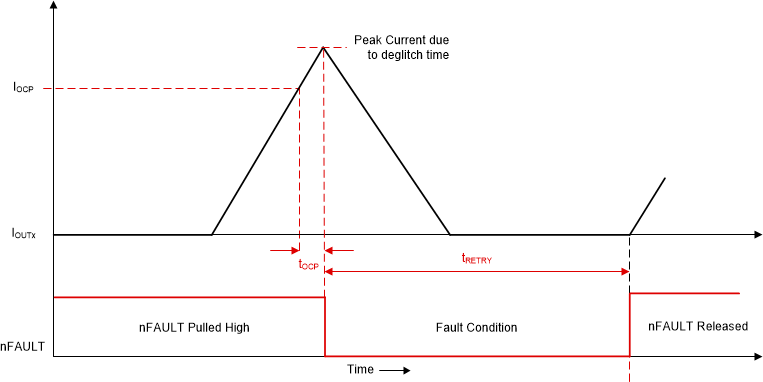

圖 6-52 過流保護 - 自動重試模式
