ZHCSAW4M December 2004 – December 2015 LP38690 , LP38692
PRODUCTION DATA.
1 特性
- 寬輸入電壓范圍（2.7V 至 10V）
- 2.5% 輸出精度 (25°C)
- 低壓降電壓： 1A 時為 450mV
（典型值，5 VOUT） - 精密（已調整）帶隙基準
- 可保證 –40°C 至 +125°C 溫度范圍的技術規格
- 1µA 關閉狀態靜態電流
- 熱過載保護
- 折返電流限制
- 3 引腳 TO-252、5 引腳小外形尺寸晶體管 (SOT)-223 和 6 凸點晶圓級小外形無引線 (WSON) 封裝
- 使能引腳 (LP38692)
- 接地引腳電流：滿載時為 55µA（典型值）
- 精密輸出電壓：精度為 2.5%（25°C 時）
2 應用范圍
- 硬盤驅動器
- 筆記本電腦
- 電池供電類器件
- 便攜式儀表
3 說明
LP38690 和 LP38692 低壓降互補金屬氧化物半導體 (CMOS) 線性穩壓器的輸出容差很小（典型值為 2.5%）并且壓降極低（負載電流為 1A、VOUT = 5V 時為 450mV），通過使用超低等效串聯電阻 (ESR) 陶瓷輸出電容提供出色的交流性能。
晶圓級小外形無引線 (WSON)、小外形尺寸晶體管 (SOT)-223 以及 TO-252 封裝的熱阻較低，即使在高溫環境中也可實現滿電流運行。
P 型金屬氧化物半導體 (PMOS) 功率晶體管的使用意味著無需直流基極驅動電流對其進行偏置，因此無論負載電流、輸入電壓或者運行溫度為何，接地引腳電流均可保持在 100μA 以下。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LP38690 | TO-252 (3) | 6.58mm x 6.10mm |
| WSON (6) | 3.00mm x 3.00mm | |
| LP38692 | SOT-223 (5) | 6.50mm x 3.56mm |
| WSON (6) | 3.00mm x 3.00mm |
LP38690 的 簡化電路原理圖
* 穩定所需的最小值。
**只適用于 WSON 封裝器件。
**只適用于 WSON 封裝器件。

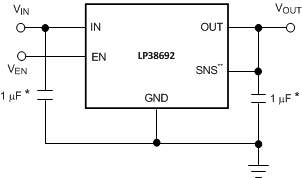

LP38692 的簡化電路原理圖
* 穩定所需的最小值。
**只適用于 WSON 封裝器件。
**只適用于 WSON 封裝器件。
