7.2.1 差分驅動器
LMC603x 非常適合低壓應用。LMC603x 為低壓應用帶來的一個理想特性是輸出驅動能力，這是 TI CMOS 放大器的標志。圖 7-3中的電路展示了 LMC603x 在 3V 電源下的驅動能力。這些器件用作一對一音頻變壓器的差分輸出驅動器，例如用于將地與電話線隔離的器件。變壓器 (T1) 在 1kHz 頻率下為運算放大器加載約 600Ω 的交流負載。電容器 C1 用于阻止 T1 的低繞組電阻產生直流。盡管 C1 的值相對較高，但與 T1 的感抗 (X I) 相比，容性負載電抗 (XC) 可以忽略不計。
圖 7-3 差分驅動器圖 7-3 中的電路由一個輸入信號和兩個輸出信號組成。U1A 以 ?2 的反相增益放大輸入，而 U1B 以 +2 的同相增益放大輸入。兩個輸出的相位差為 180°；因此，差分輸出的增益為 4。當差分輸出在電源軌之間擺動時，其中一個運算放大器向負載提供電流，而另一個運算放大器灌入電流。
CMOS 運算放大器灌電流或拉電流的能力是決定輸出擺幅能力的重要因素。與許多運算放大器一樣，LMC603x 的輸出級通過兩個串聯的互補晶體管來拉取和灌入輸出電流。這種圖騰柱 排列轉換為每個電源軌上的通道電阻 (Rdson)，用于限制輸出擺幅。大多數 CMOS 運算放大器的輸出擺幅能夠非常接近電源軌；但是，在低電源電壓和重負載的惡劣條件下除外。LMC603x 在這些條件下表現出出色的輸出擺幅能力。

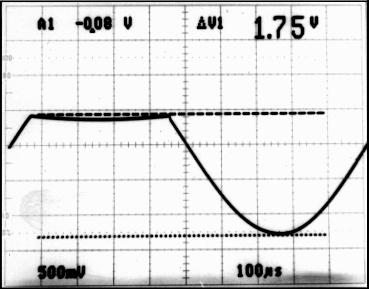

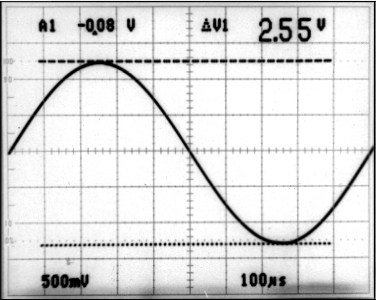

圖 7-4 和圖 7-5 的示波器照片表示直接在 U1A 的輸出端（相對于 GND）進行的測量，如圖 7-3 所示。圖 7-4 展示了 LMC6035 的輸出擺幅能力，而圖 7-5 提供了基準比較。（基準運算放大器是由我們聲譽卓著的競爭對手之一制造的另一種低電壓 (3V) 運算放大器。）
請注意，盡管基準運算放大器使用了兩倍的電源電流，但與基準測量相比，LMC6035 具有出色的驅動能力。
LMC603x 不僅在低電源電壓下提供出色的輸出擺幅能力，而且這些器件還在重負載下保持高開環增益 (A OL)。為了說明這一點，我們比較了 LMC6035 和基準運算放大器在圖 7-3 的電路中的失真性能。圖 7-6 展示了這一比較。y 軸表示帶負載的次級側 T1 的總諧波失真（THD + 噪聲）百分比。x 軸表示 1kHz 正弦波的輸入振幅。（請注意，T1 會損失 RL (600Ω) 和 T1 繞組電阻分壓器大約 20% 的電壓，這是變壓器的性能缺陷。）

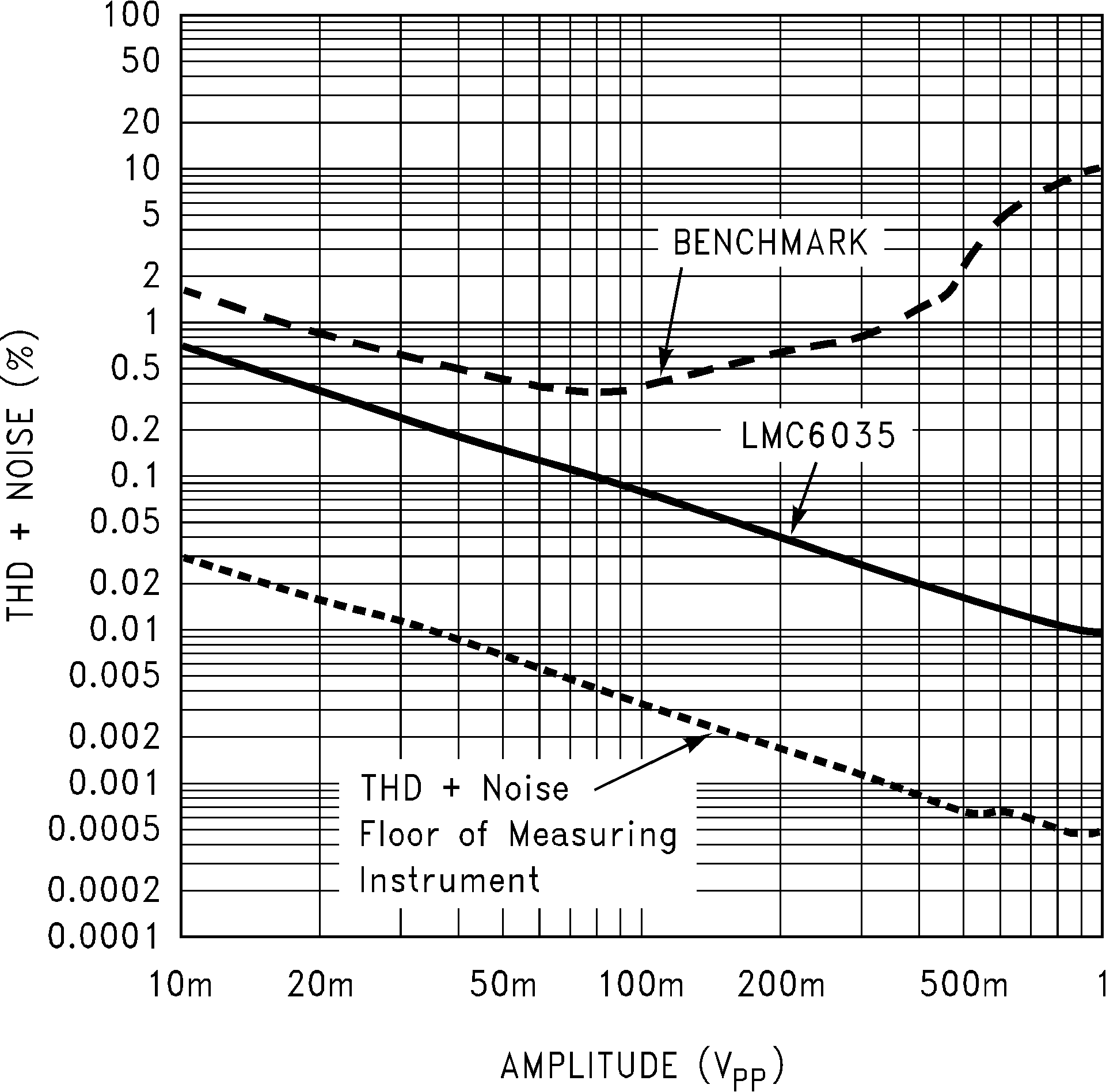

圖 7-6 LMC6035 和基準 的 THD+噪聲性能（根據圖 7-3的電路）圖 7-6 展示了 LMC603x 相對于基準運算放大器的出色失真性能。電路的重負載導致基準器件的 AOL 顯著下降，從而導致失真增加。
