4 引腳配置和功能
圖 4-1 LMC6035 D 封裝 8 引腳 SOIC 和 DGK 封裝 8 引腳 VSSOP（頂視圖）表 4-1 引腳功能：LMC6035 D 和 DGK 封裝
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| –IN A | 2 | 輸入 | 反相輸入通道 A |
| –IN B | 6 | 輸入 | 反相輸入通道 B |
| +IN A | 3 | 輸入 | 同相輸入通道 A |
| +IN B | 5 | 輸入 | 同相輸入通道 B |
| OUT A | 1 | 輸出 | 輸出通道 A |
| OUT B | 7 | 輸出 | 輸出通道 B |
| V– | 4 | 電源 | 負電源 |
| V+ | 8 | 電源 | 正電源 |
圖 4-2 LMC6035 YZR 封裝，8 引腳 DSBGA 和 YAF 封裝，8 引腳 DSBGA（頂視圖）
表 4-2 引腳功能：LMC6035 YZR 和 YAF 封裝
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| –IN A | C2 | 輸入 | 反相輸入通道 A |
| –IN B | A2 | 輸入 | 反相輸入通道 B |
| +IN A | C3 | 輸入 | 同相輸入通道 A |
| +IN B | A3 | 輸入 | 同相輸入通道 B |
| OUT A | C1 | 輸出 | 輸出通道 A |
| OUT B | A1 | 輸出 | 輸出通道 B |
| V– | B3 | 電源 | 負電源 |
| V+ | B1 | 電源 | 正電源 |

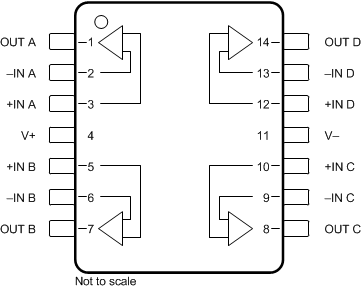

圖 4-3 LMC6036 D 封裝，14 引腳 SOIC 和PW 封裝，14 引腳 TSSOP（頂視圖）
表 4-3 引腳功能：LMC6036
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| –IN A | 2 | 輸入 | 反相輸入通道 A |
| –IN B | 6 | 輸入 | 反相輸入通道 B |
| –IN C | 9 | 輸入 | 反相輸入通道 C |
| –IN D | 13 | 輸入 | 反相輸入通道 D |
| +IN A | 3 | 輸入 | 同相輸入通道 A |
| +IN B | 5 | 輸入 | 同相輸入通道 B |
| +IN C | 10 | 輸入 | 同相輸入通道 C |
| +IN D | 12 | 輸入 | 同相輸入通道 D |
| OUT A | 1 | 輸出 | 輸出通道 A |
| OUT B | 7 | 輸出 | 輸出通道 B |
| OUT C | 8 | 輸出 | 輸出通道 C |
| OUT D | 14 | 輸出 | 輸出通道 D |
| V– | 11 | 電源 | 負電源 |
| V+ | 4 | 電源 | 正電源 |
