ZHCSUF0H January 2000 – December 2024 LMC6035 , LMC6036
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5.7 典型特性
VS = 2.7V，單電源，且 TA = 25°C（除非另有說明）

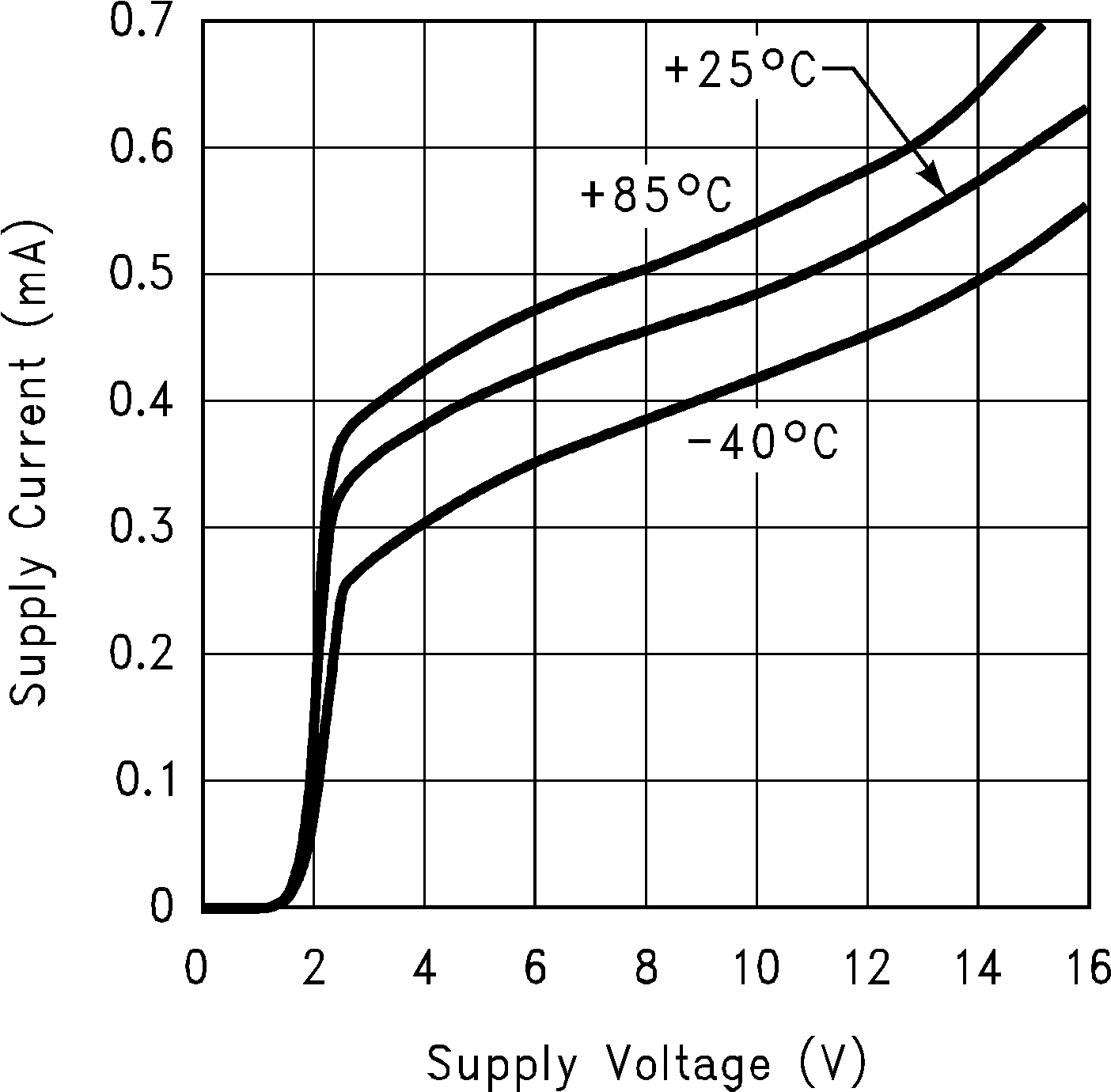

圖 5-1 電源電流與電源電壓間的關系（每個放大器）

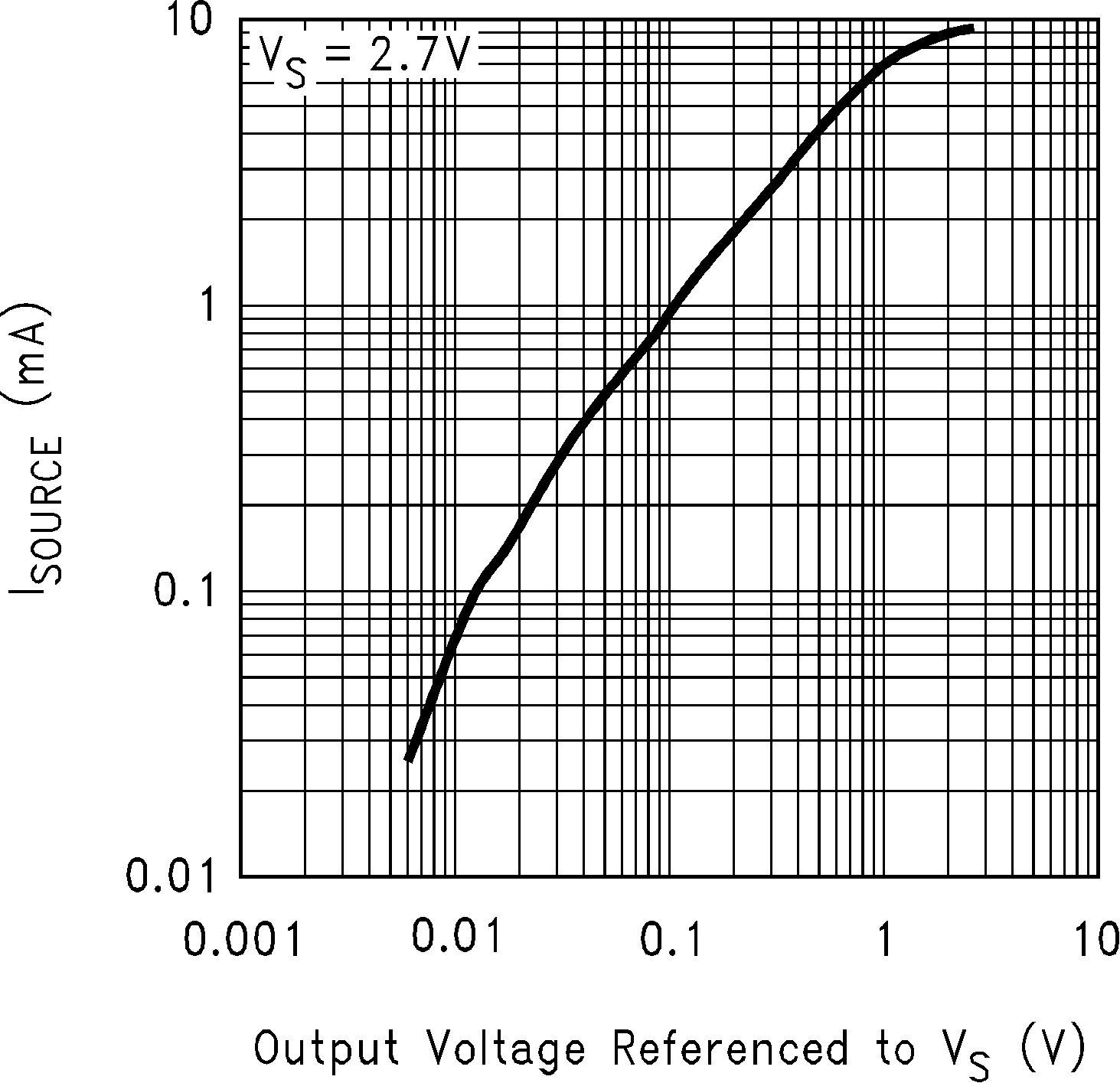

圖 5-5 拉電流與輸出電壓間的關系

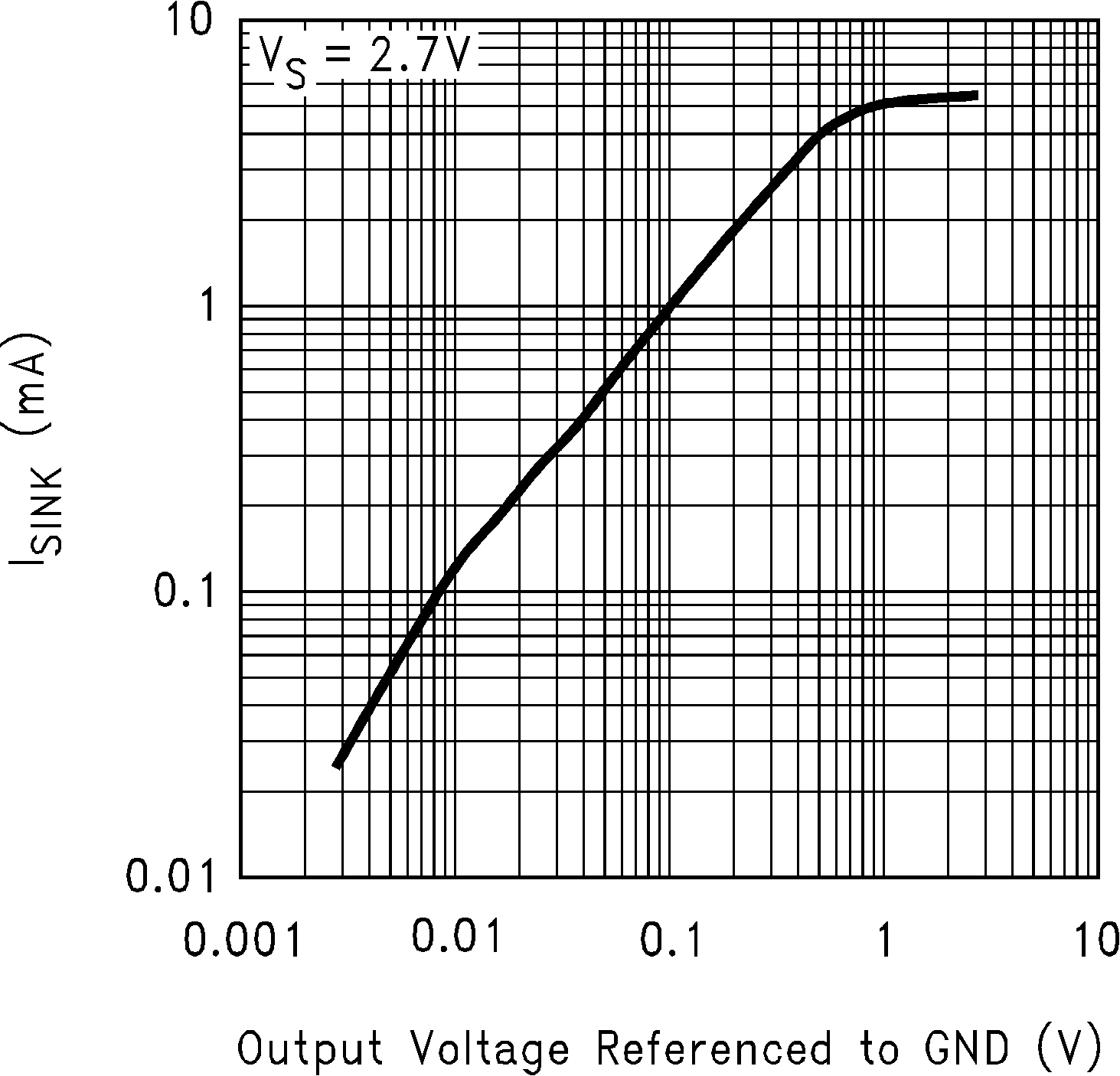

圖 5-7 灌電流與輸出電壓間的關系

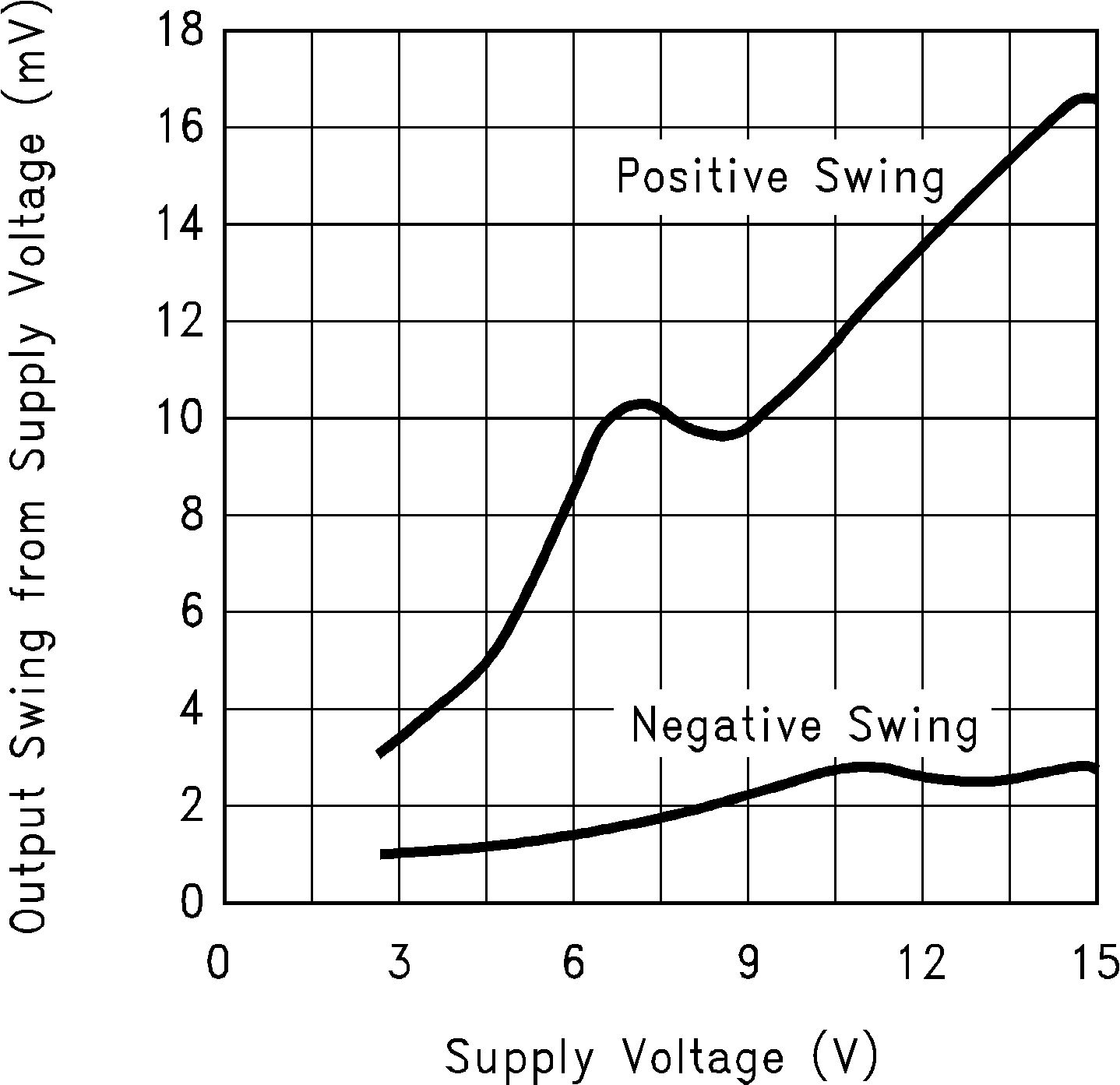

圖 5-9 輸出電壓擺幅與電源電壓間的關系

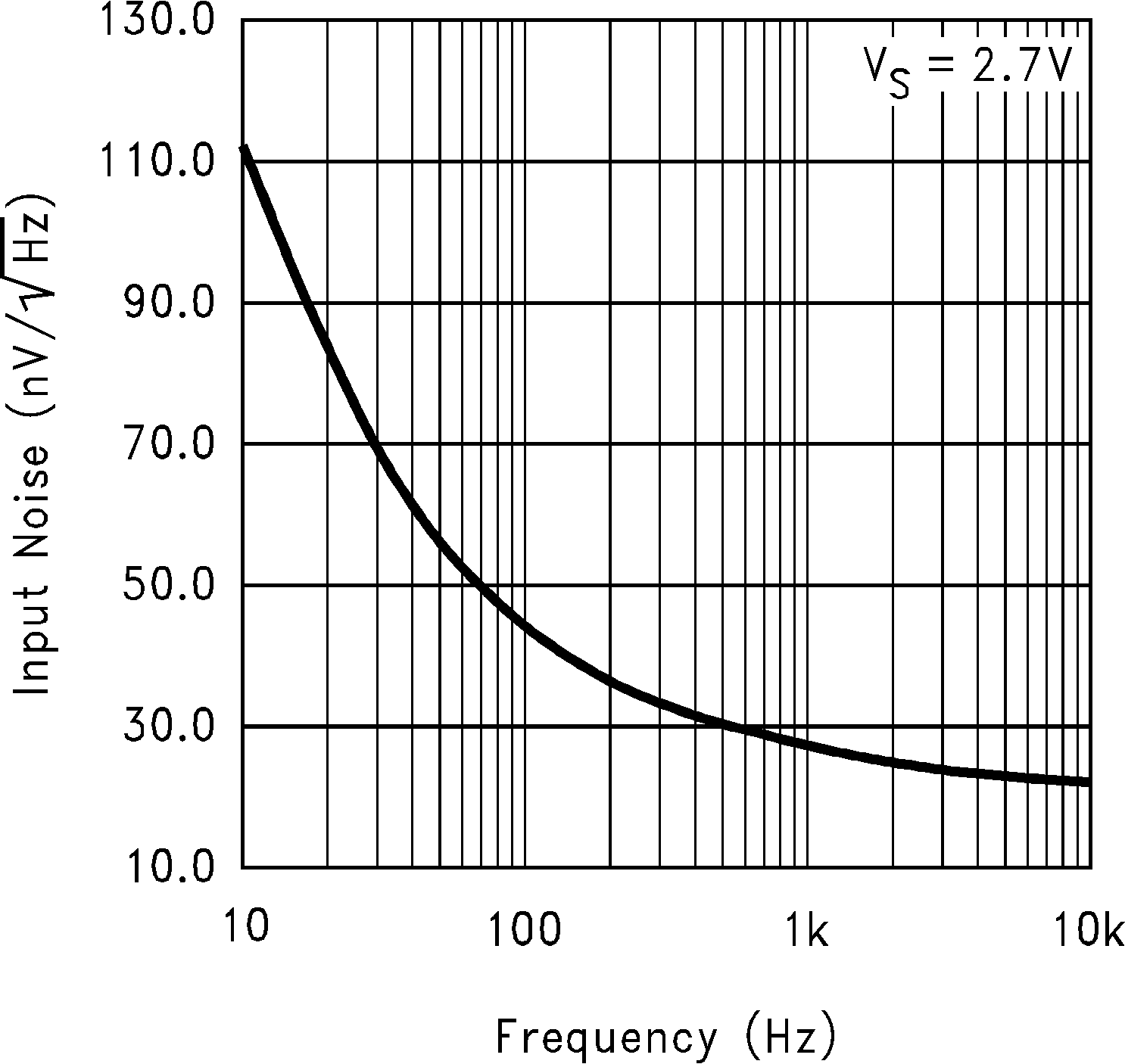

圖 5-11 輸入噪聲與頻率間的關系

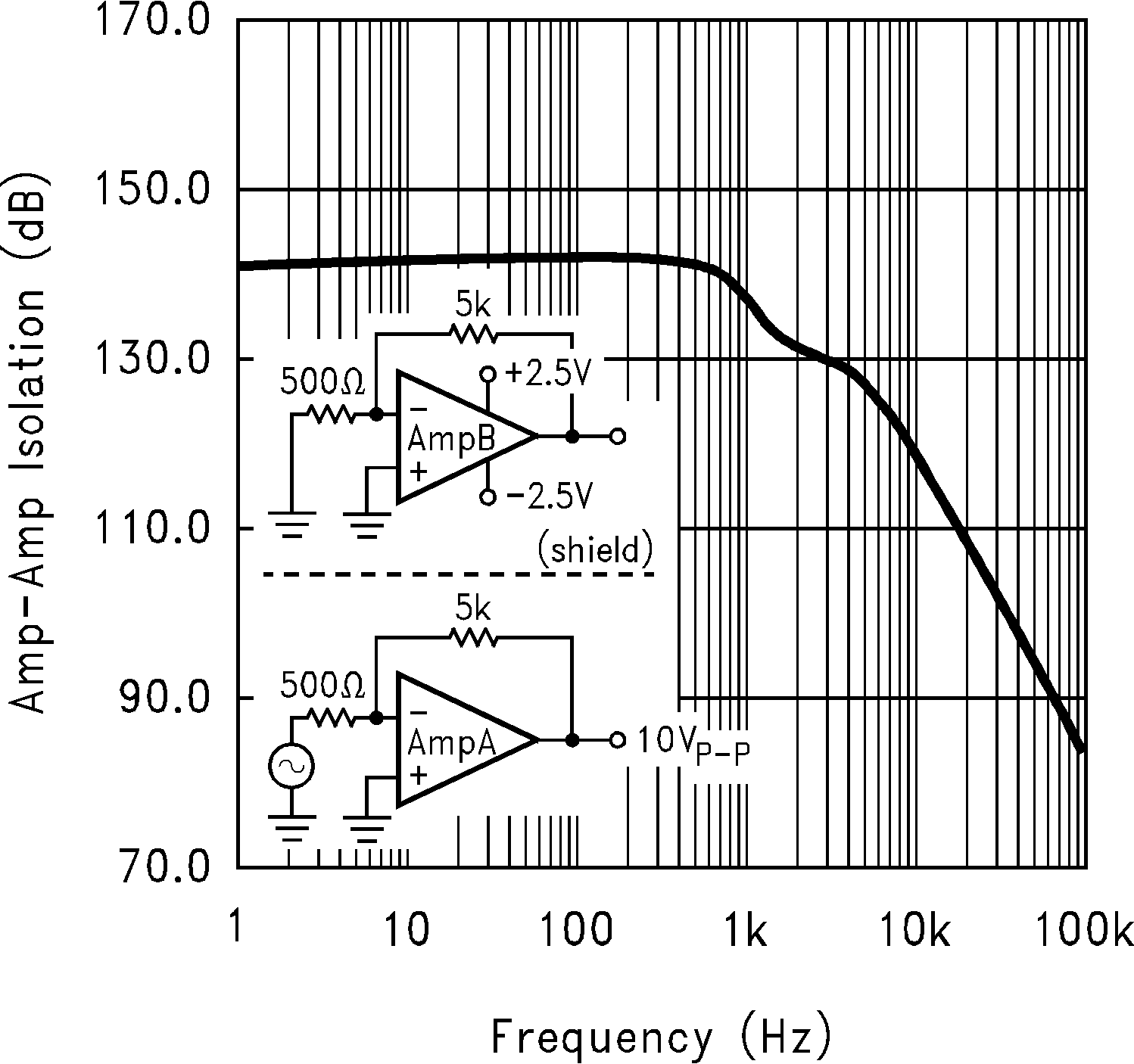

圖 5-13 放大器間隔離與頻率間的關系

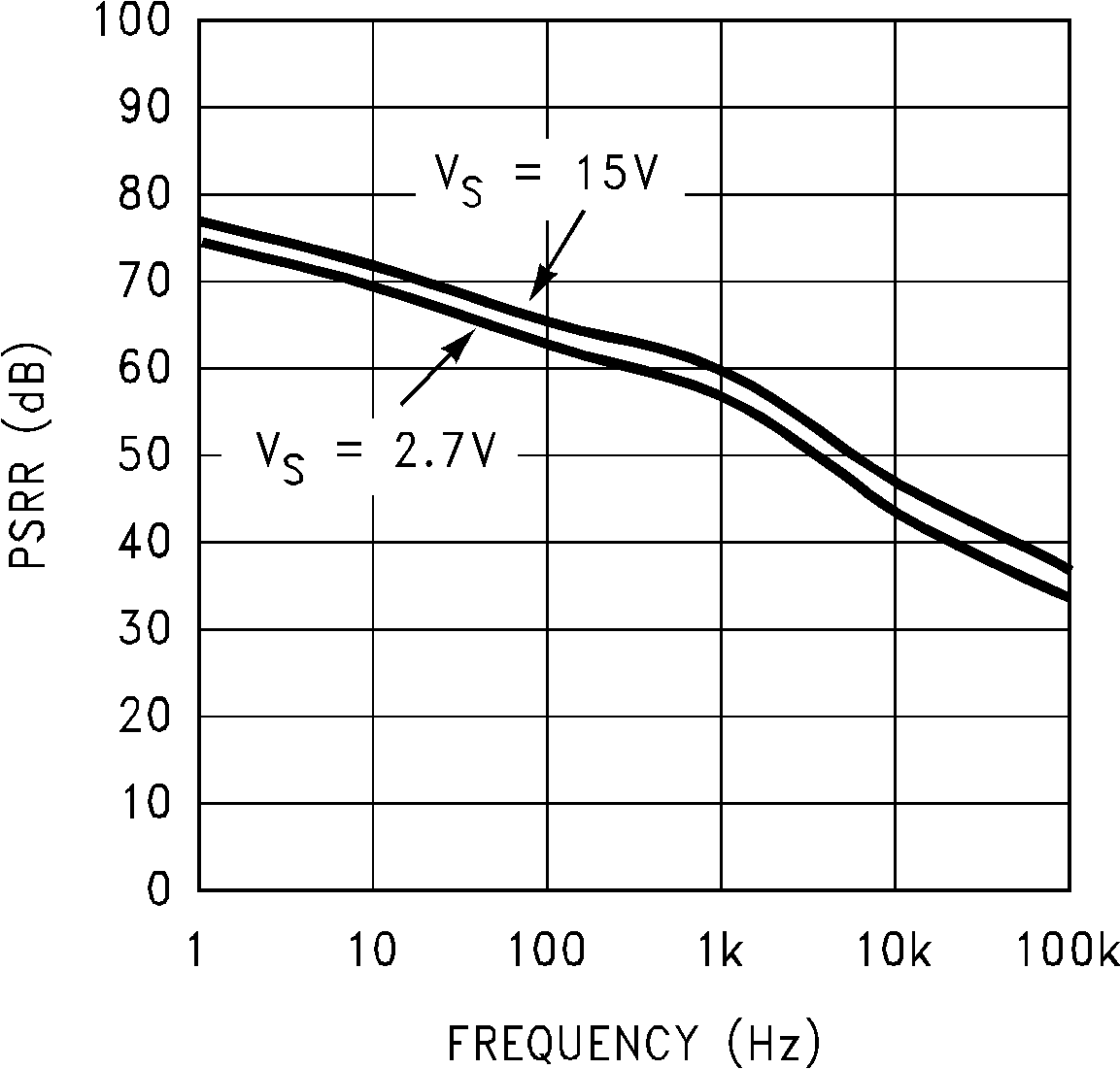

圖 5-15 ?PSRR 與頻率間的關系
圖 5-17 輸入失調電壓與共模電壓間的關系

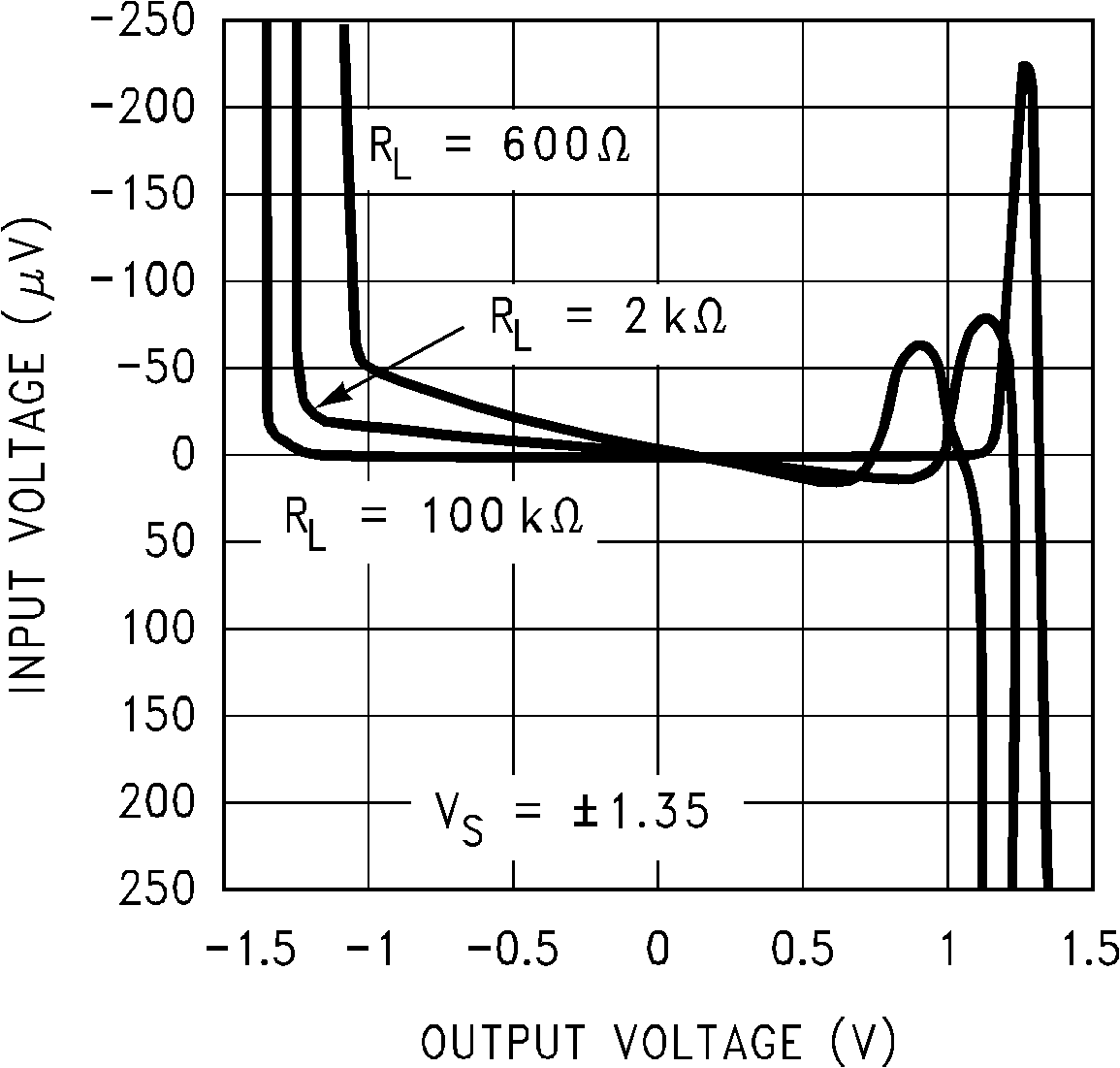

圖 5-19 輸入電壓與輸出電壓間的關系

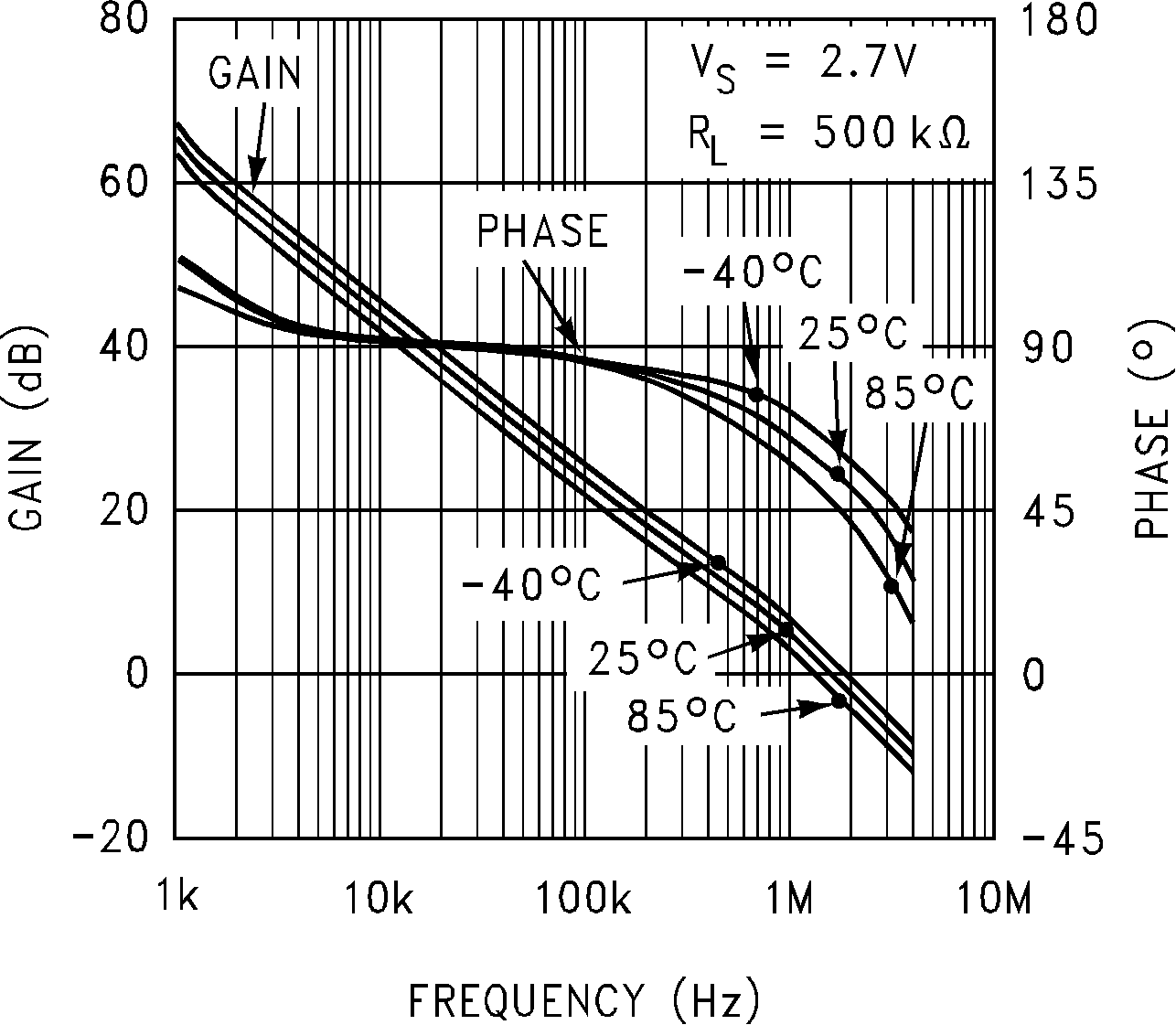

圖 5-21 頻率響應與溫度間的關系

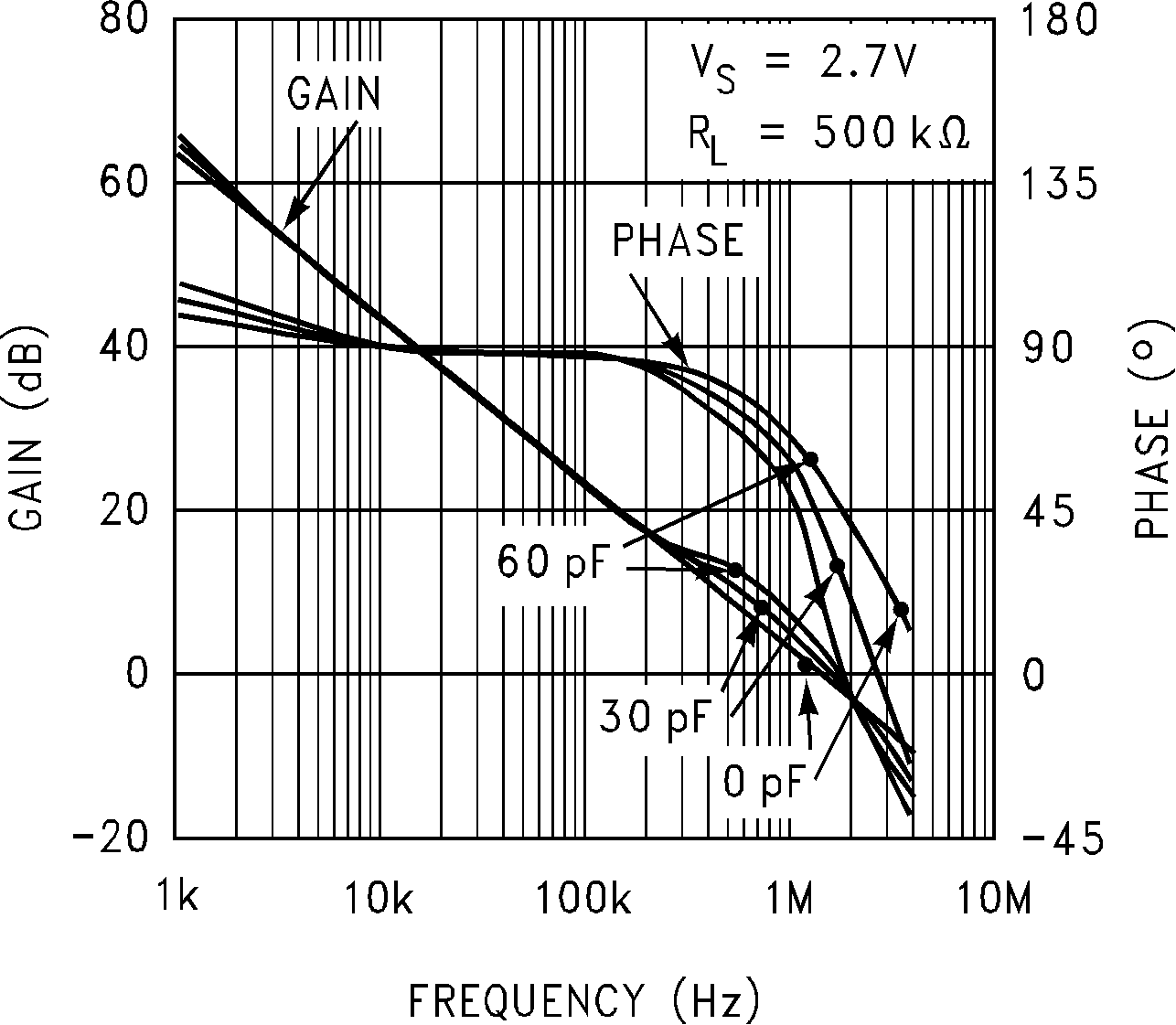

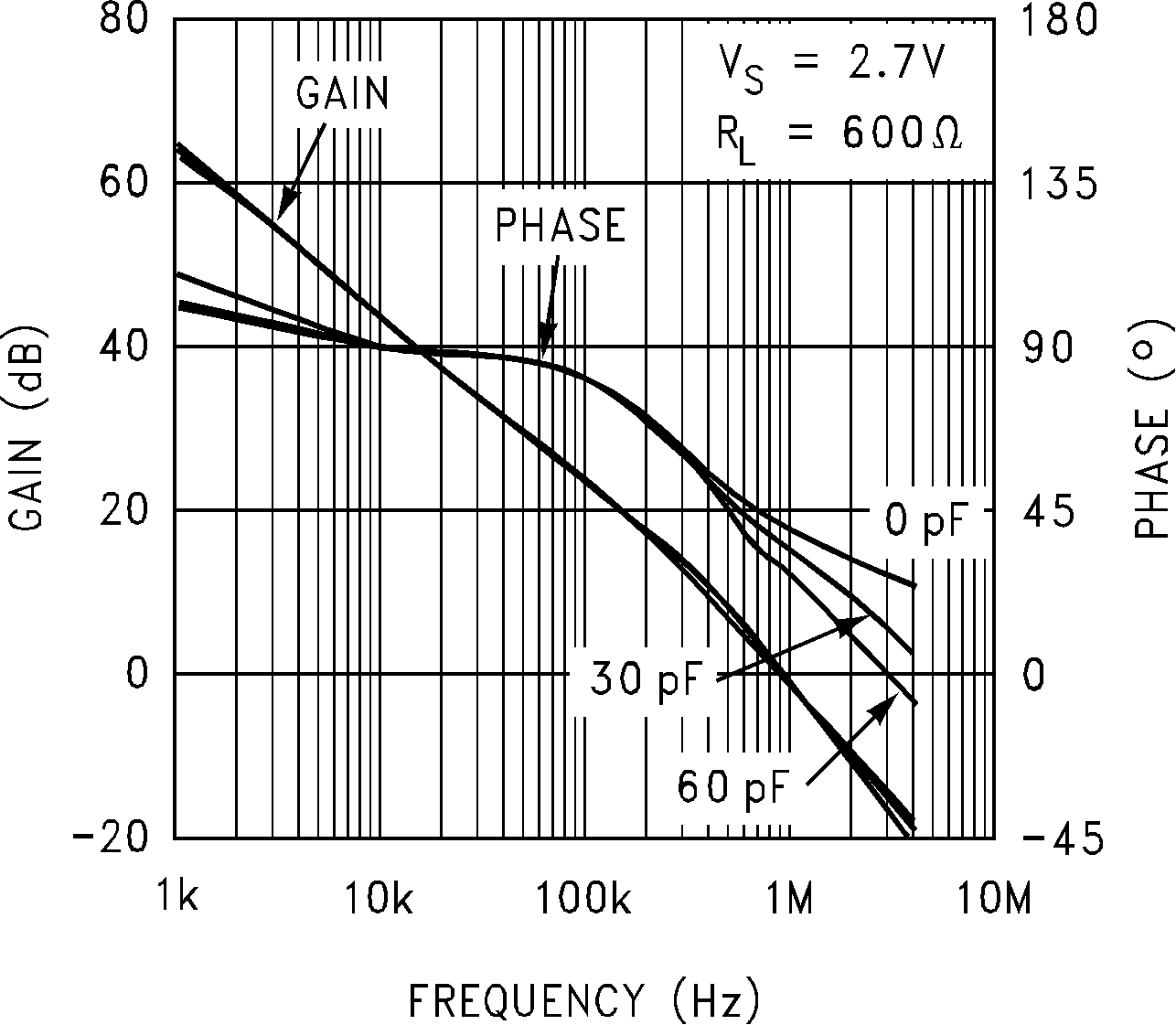

圖 5-23 增益和相位與容性負載間的關系

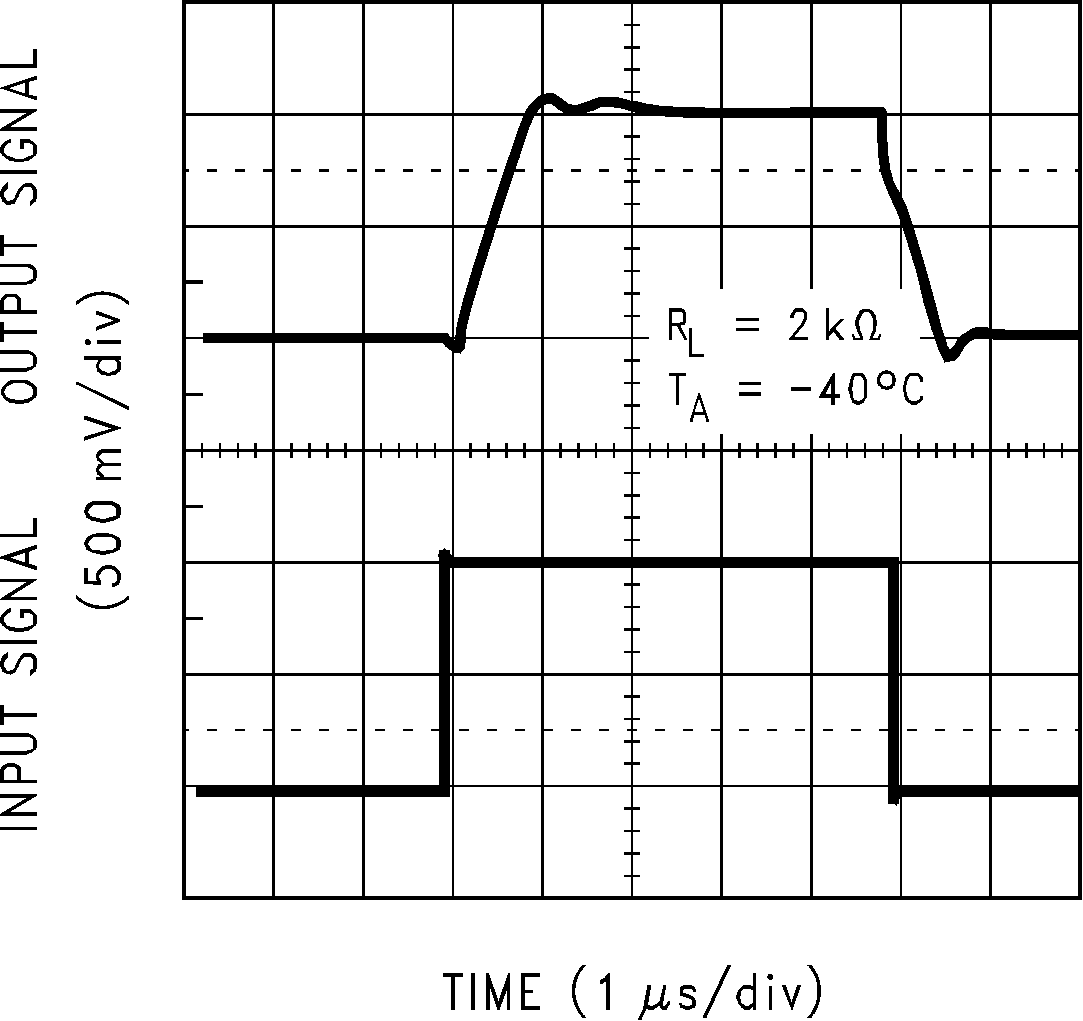

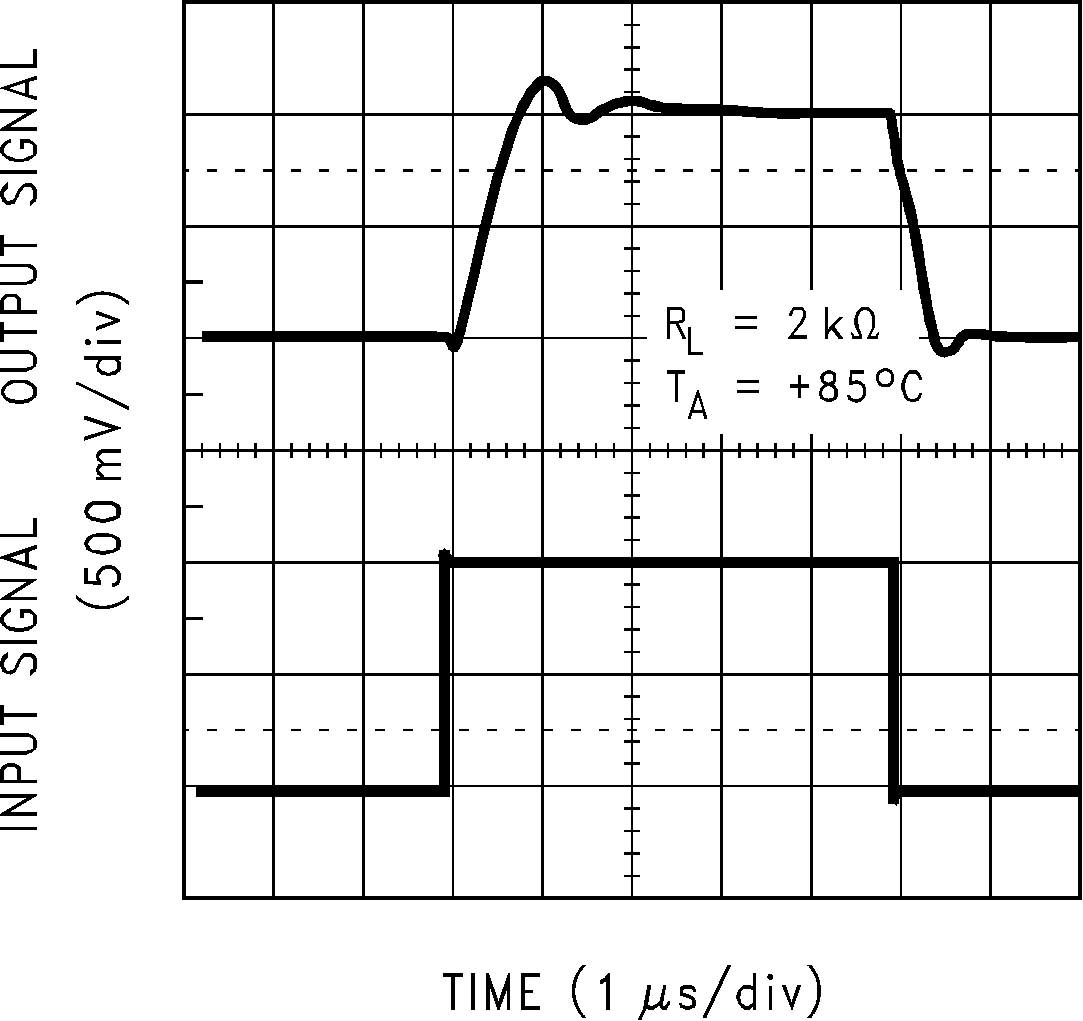

圖 5-25 同相大信號響應

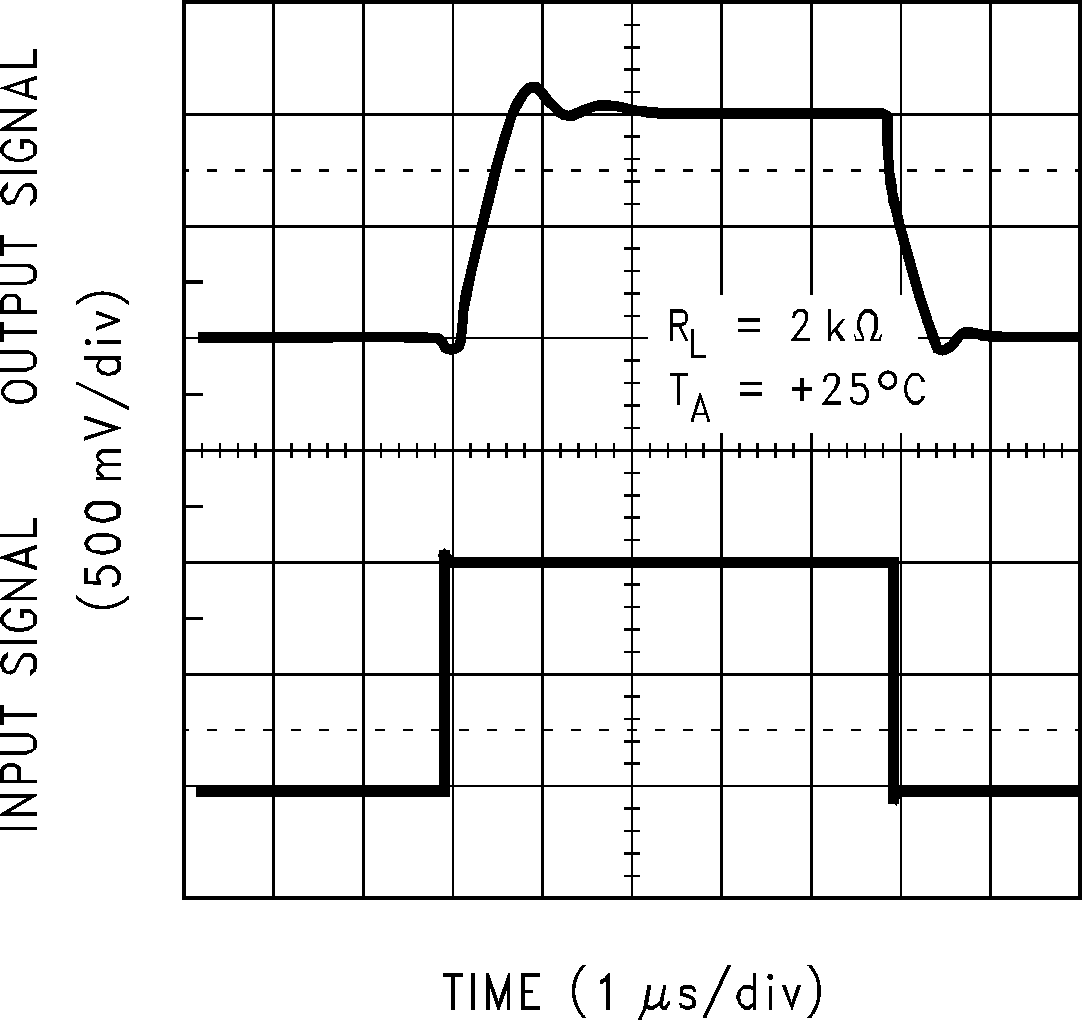

圖 5-27 同相大信號響應

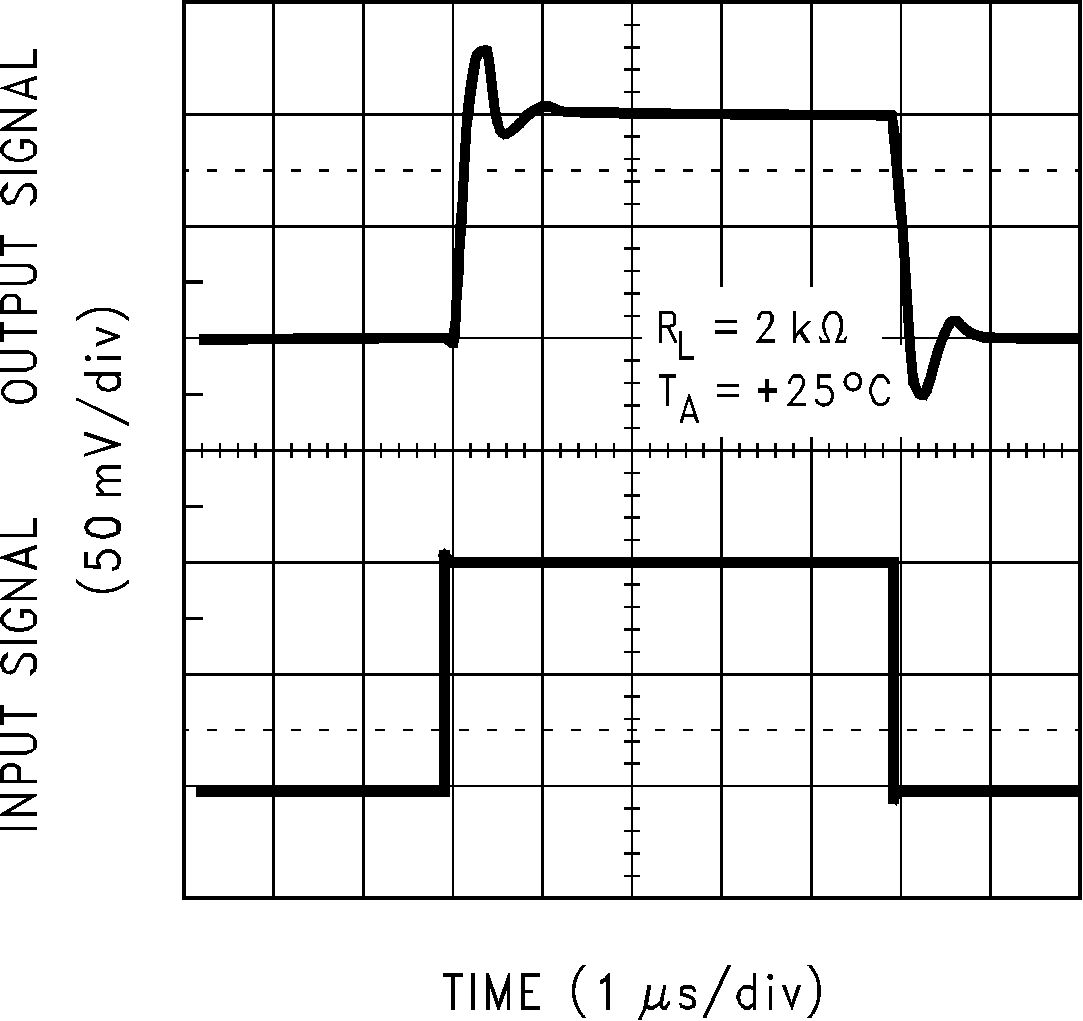

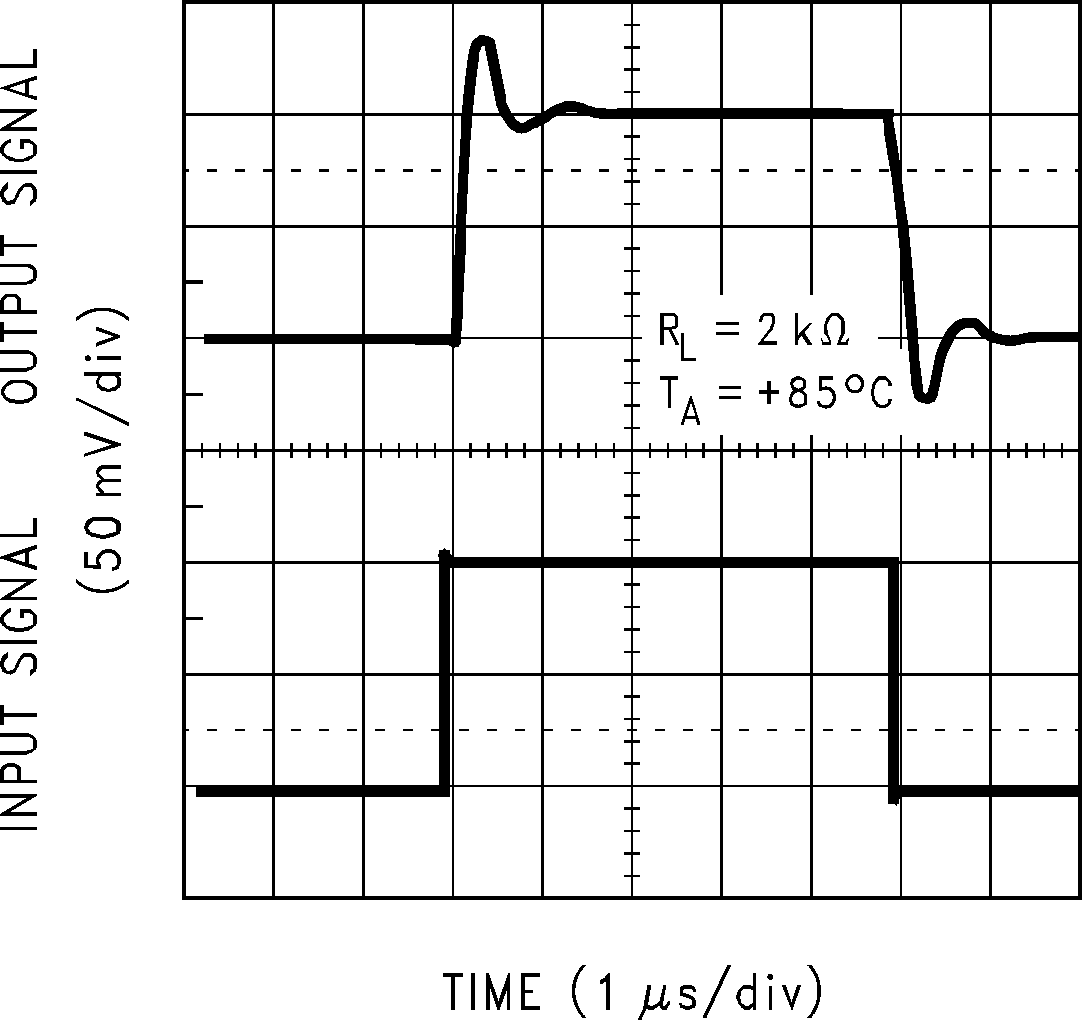

圖 5-29 同相小信號響應

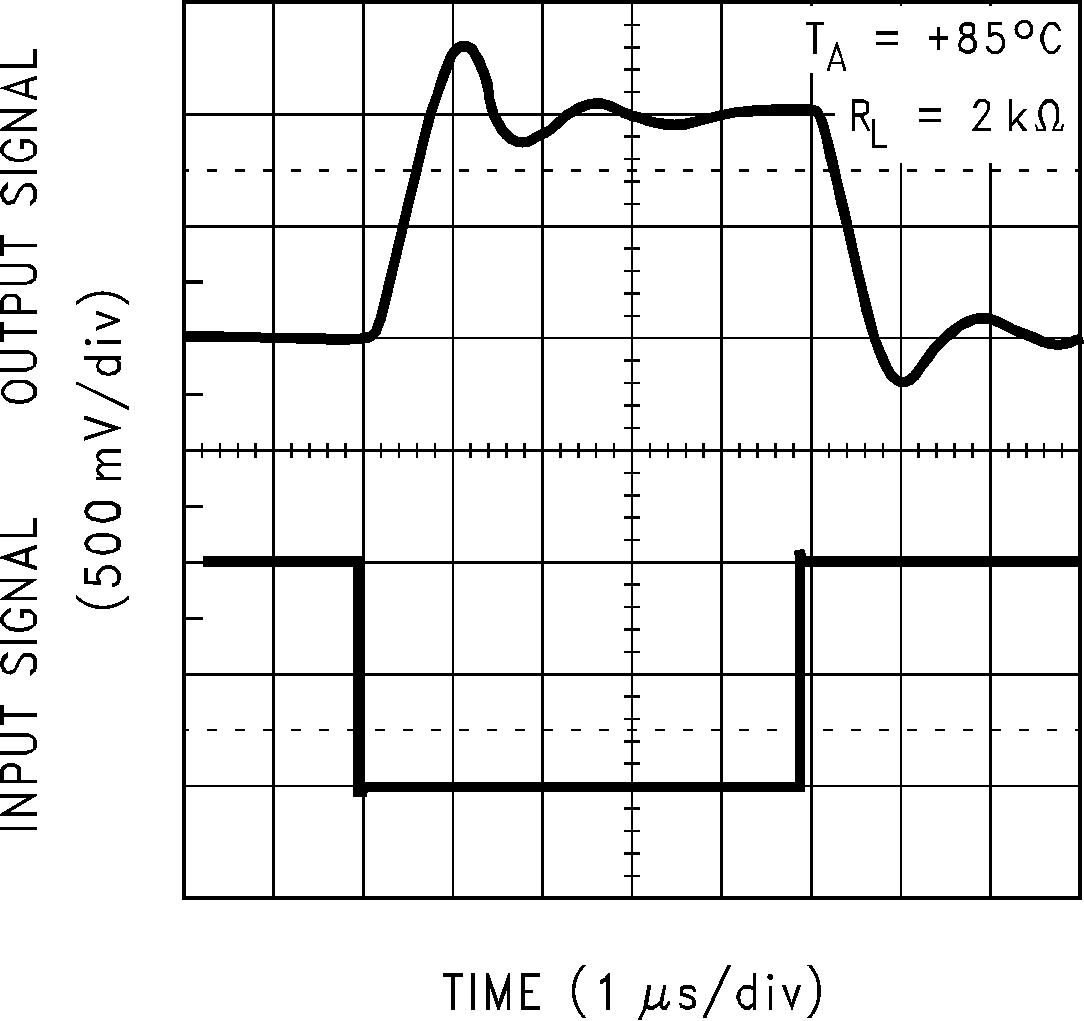

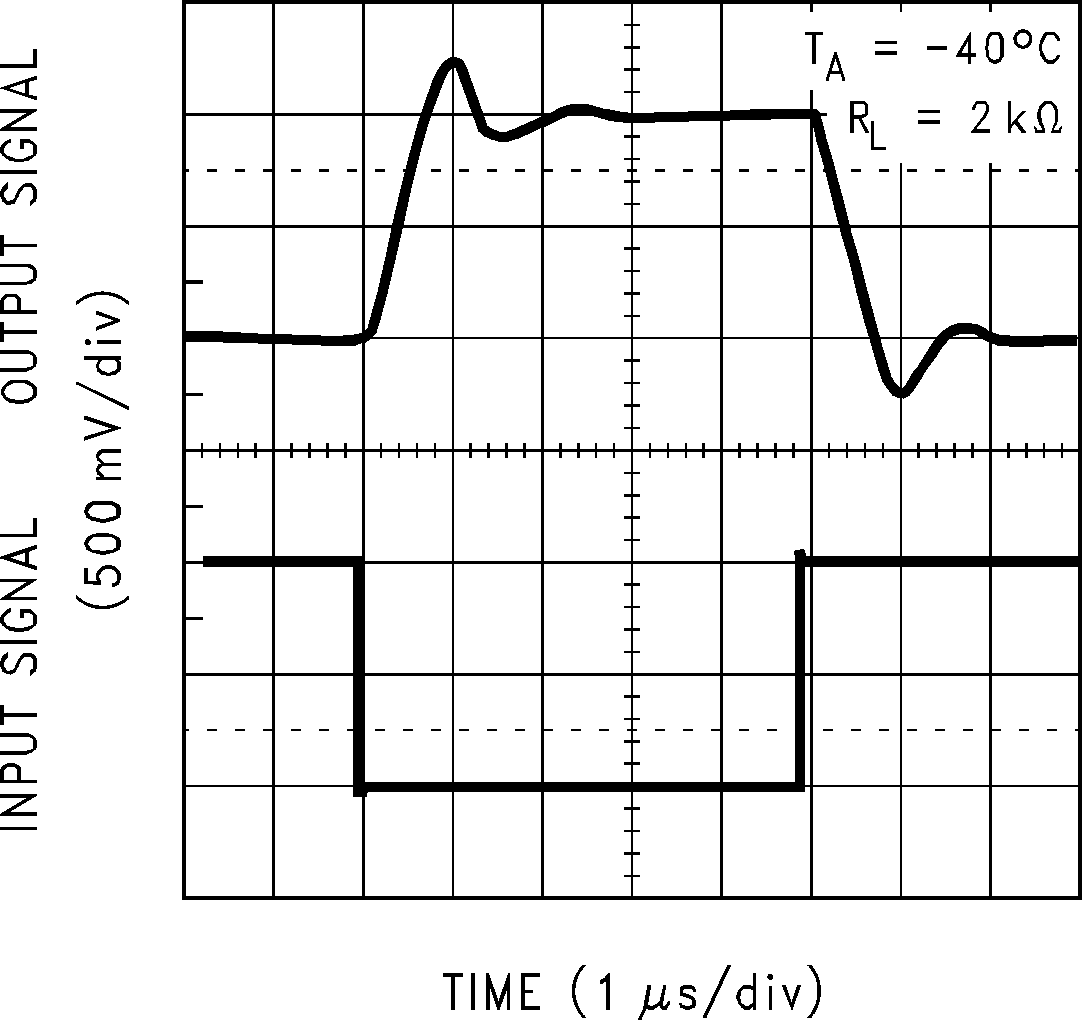

圖 5-31 反相大信號響應

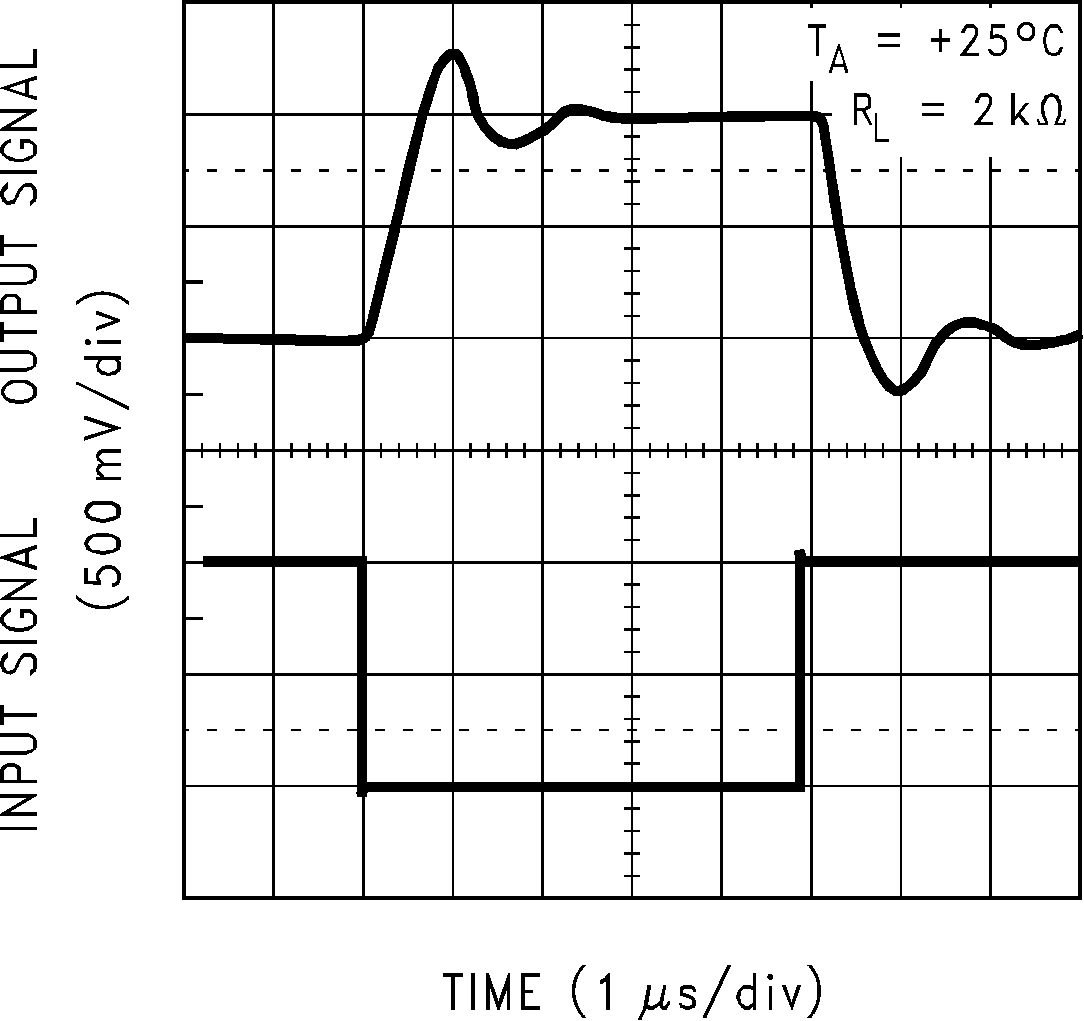

圖 5-33 反相大信號響應

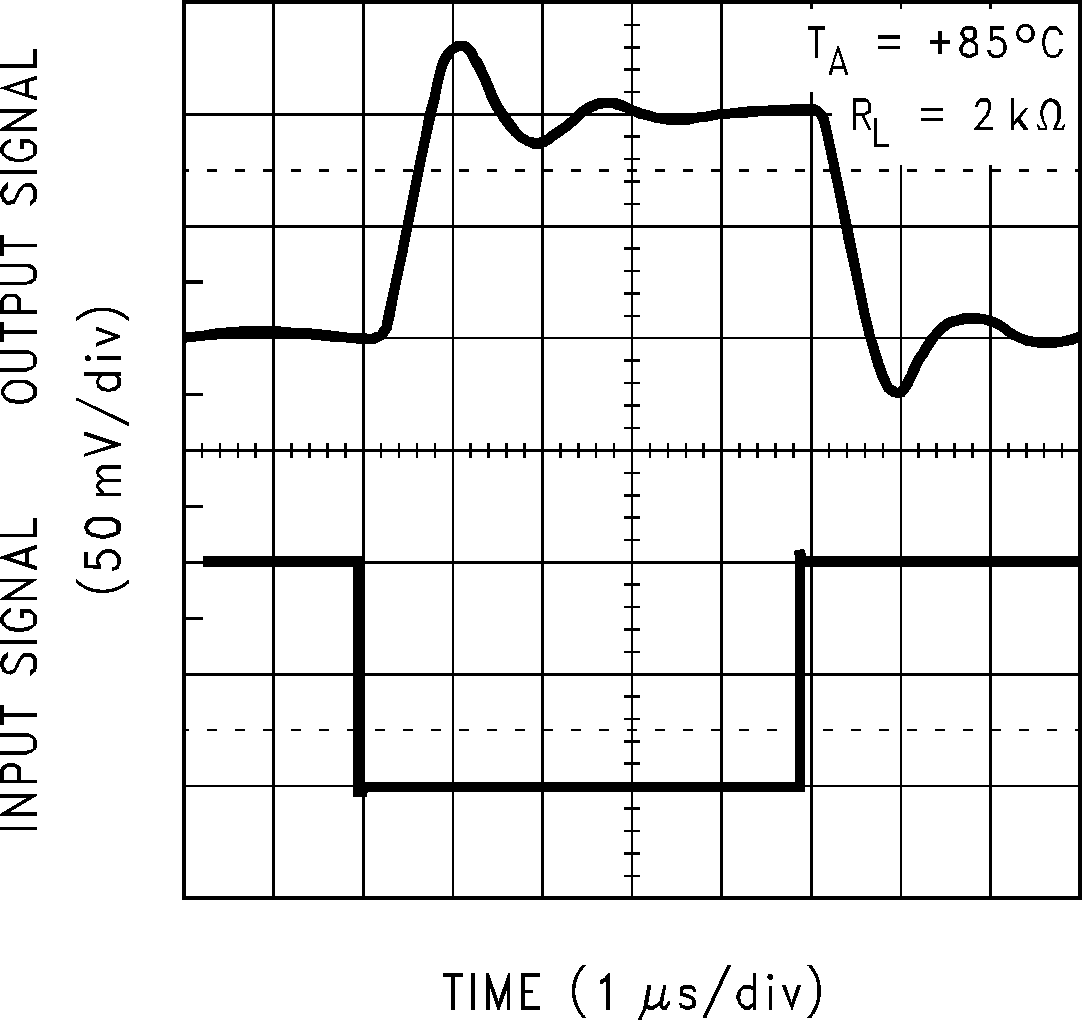

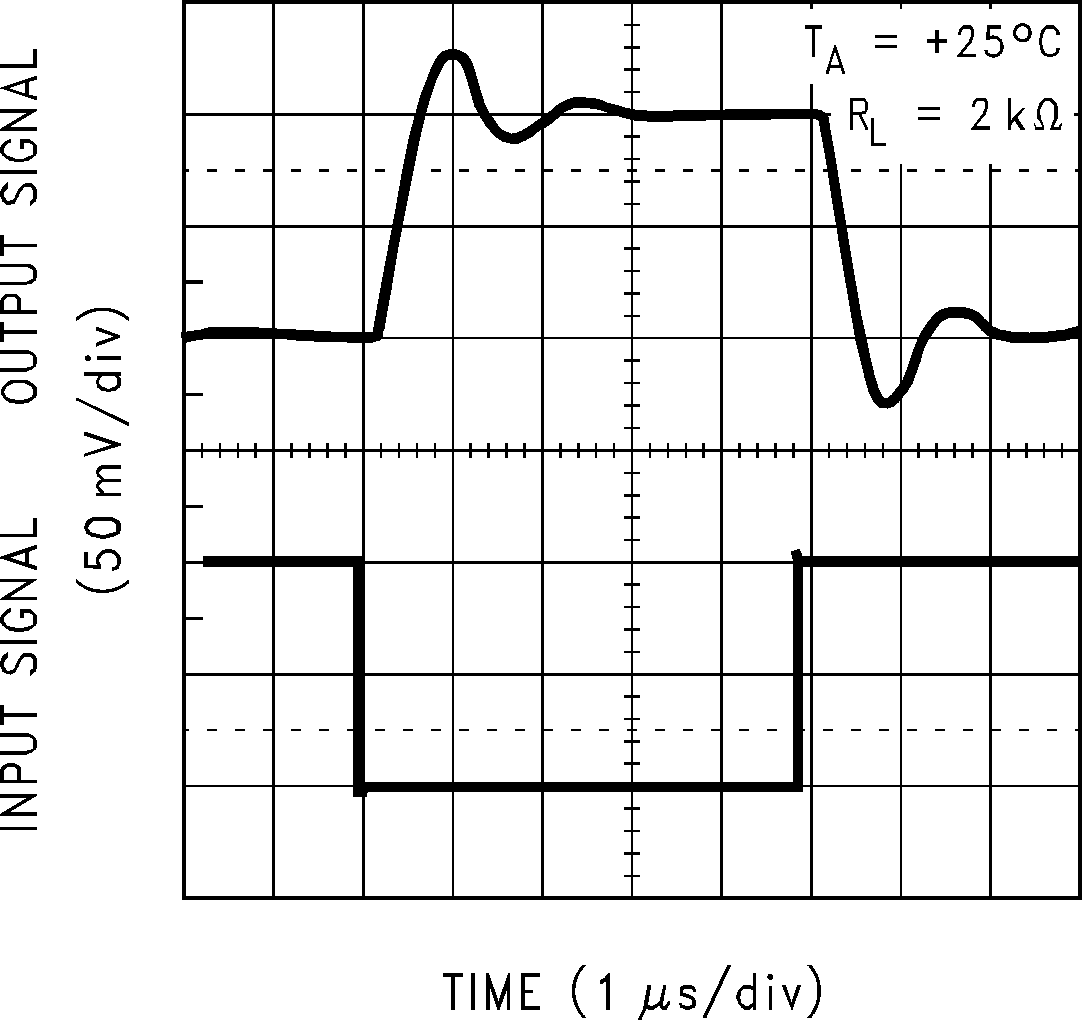

圖 5-35 反相小信號響應

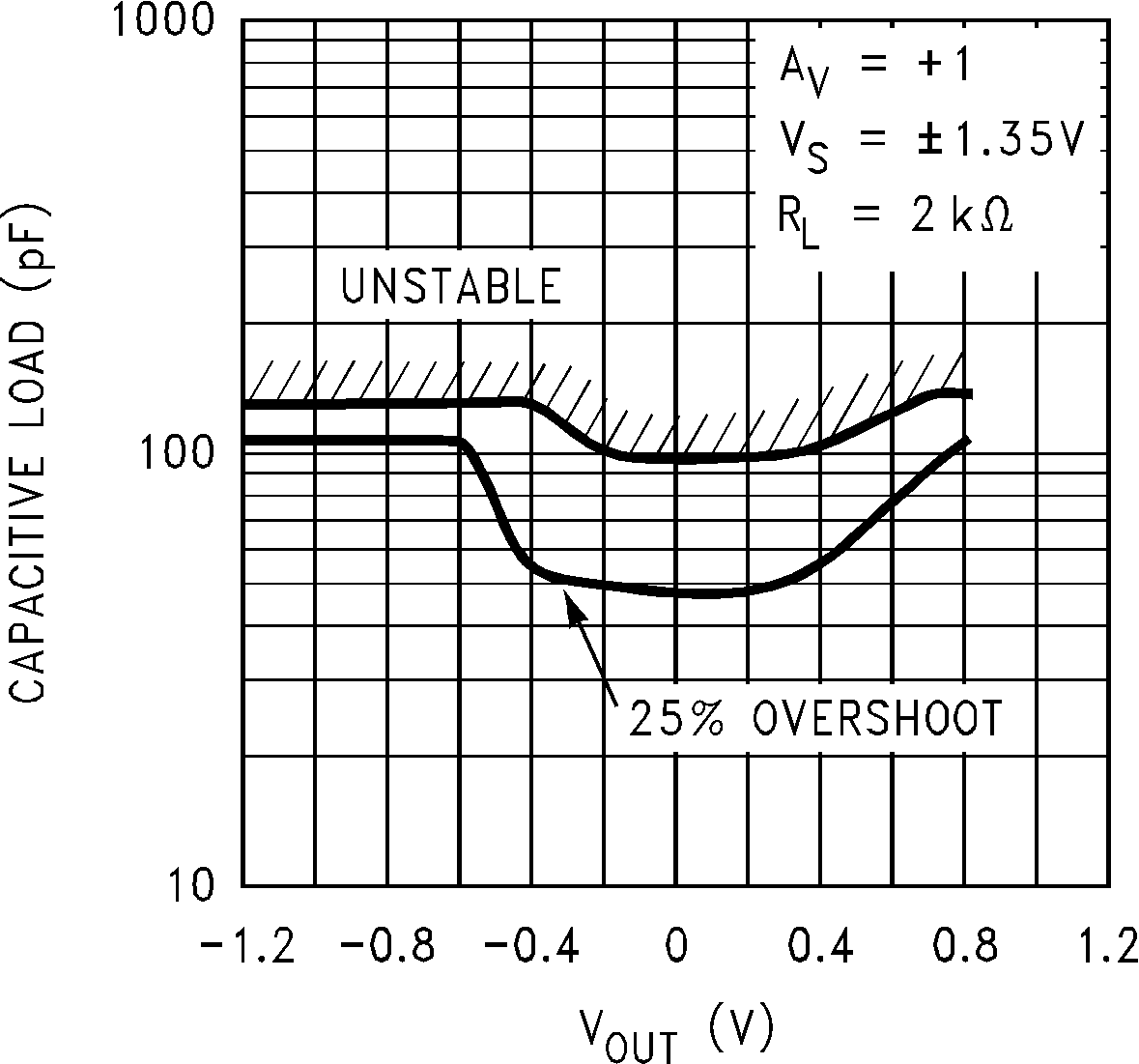

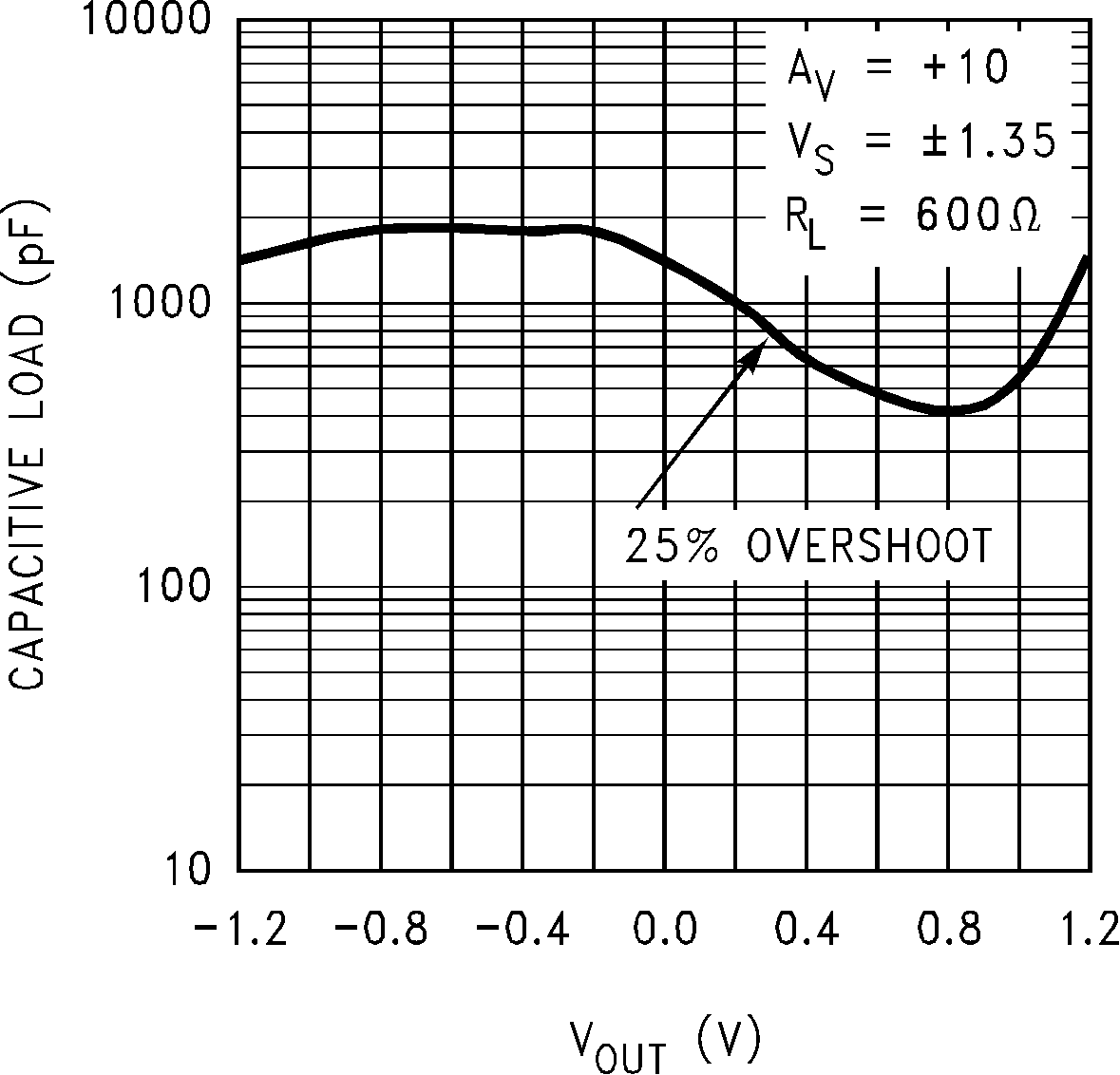

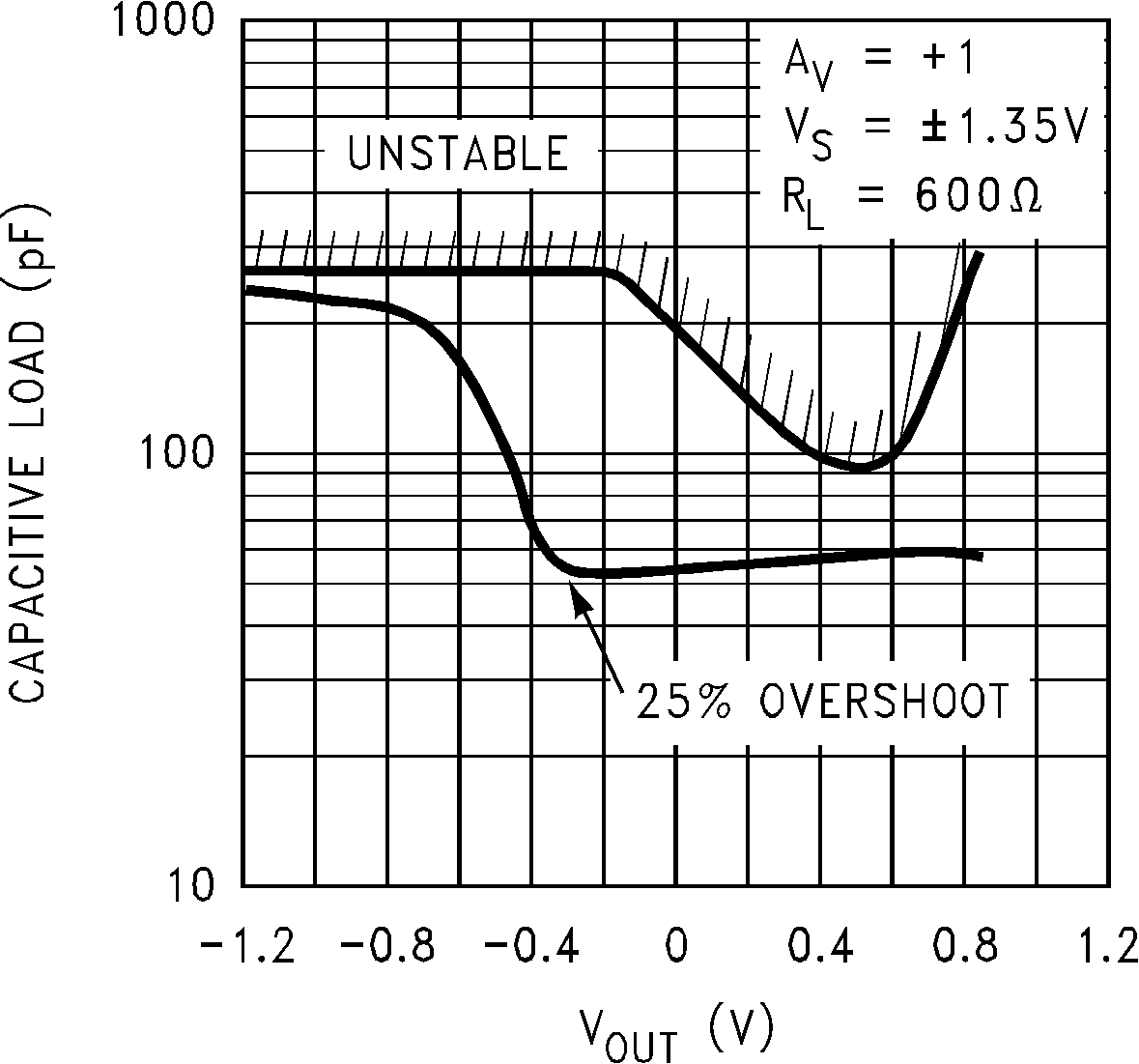

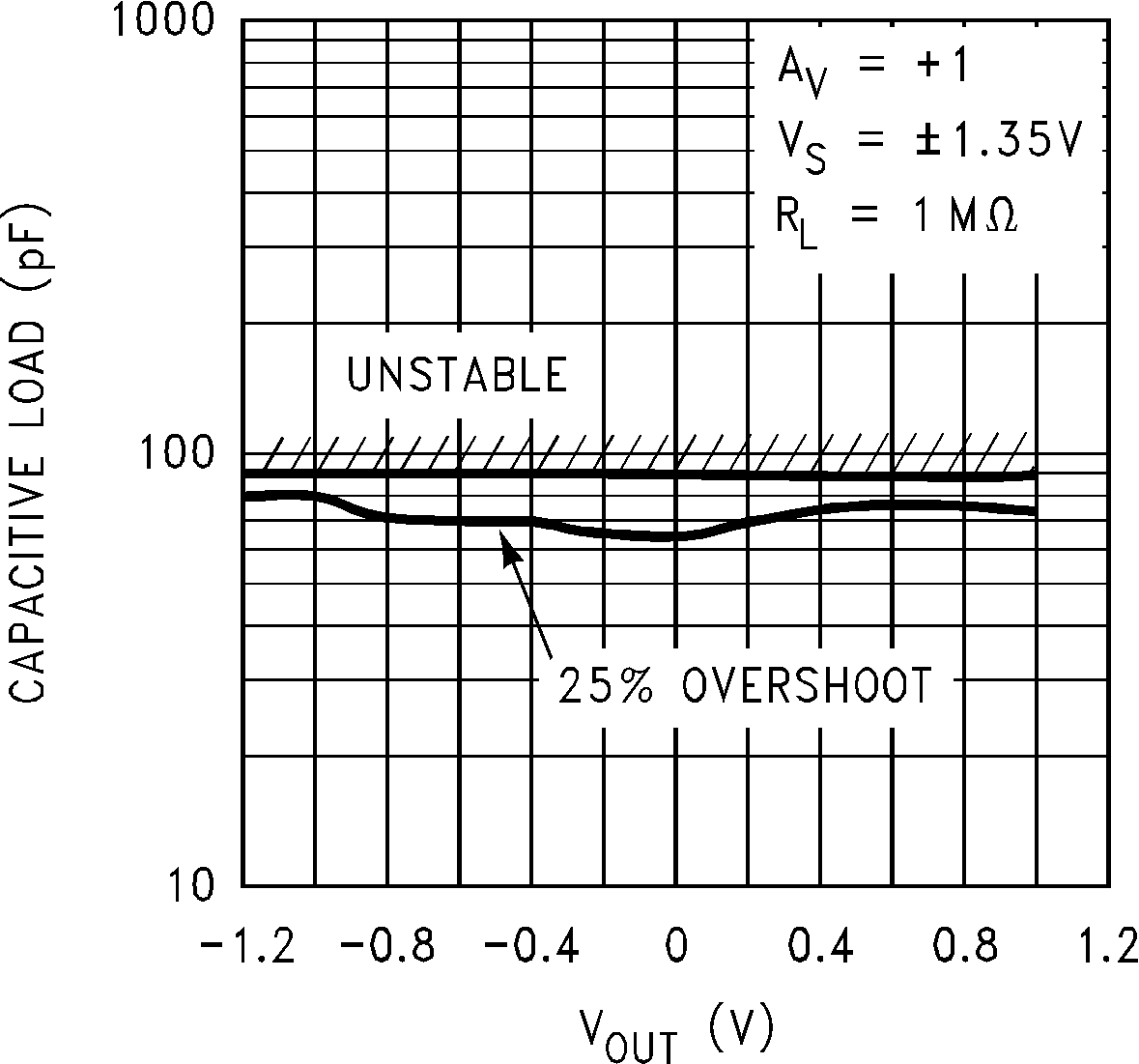

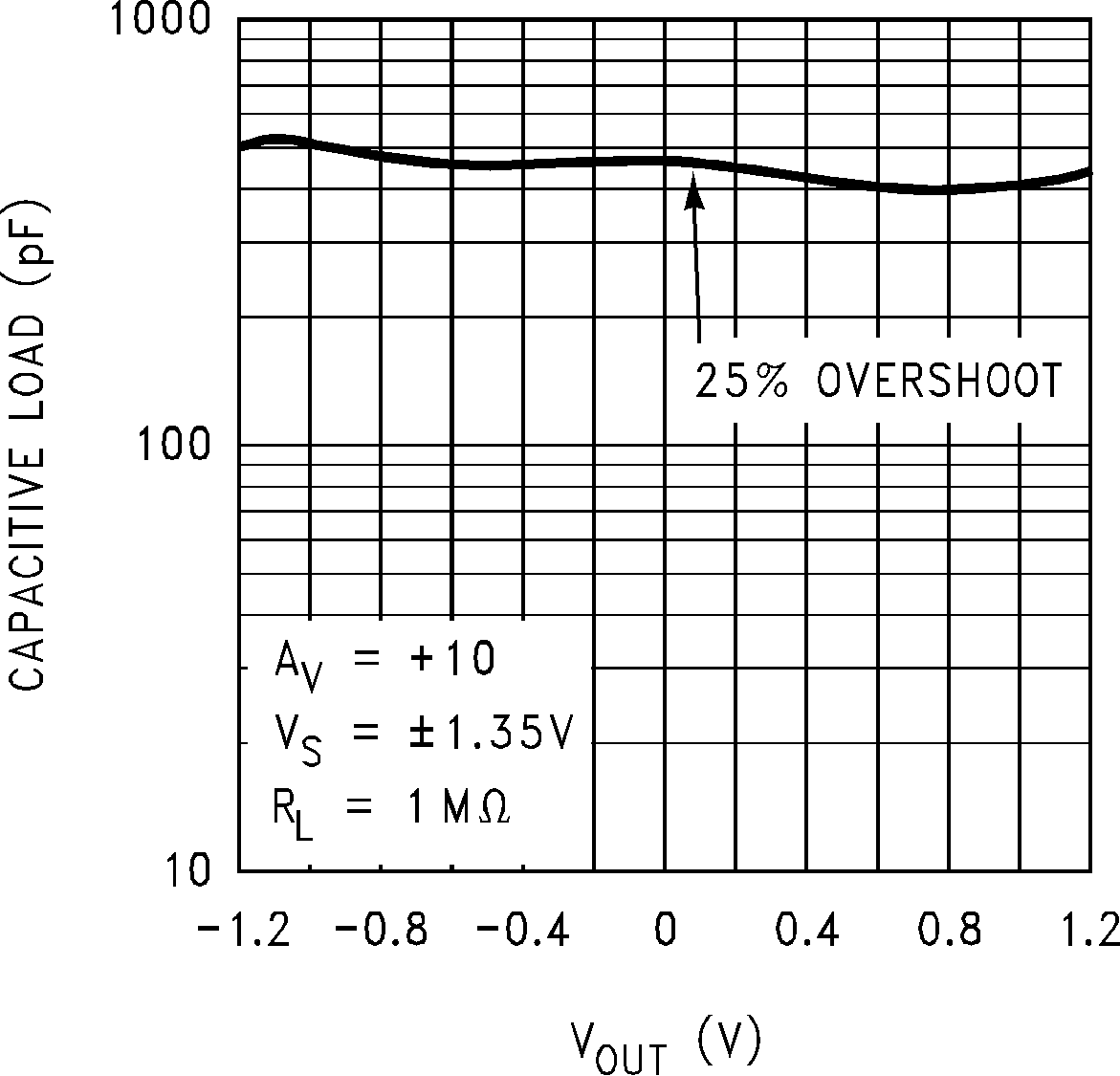

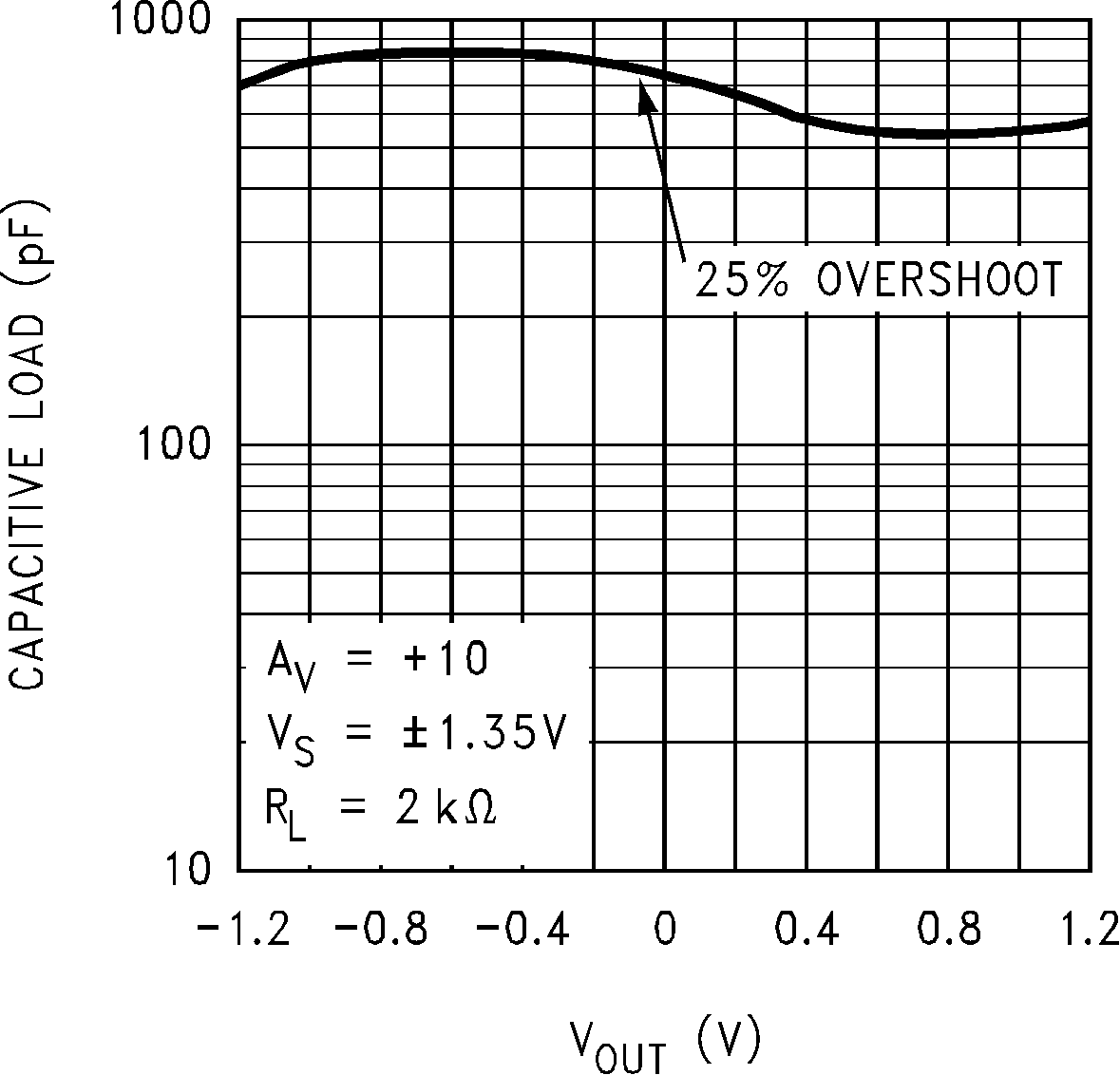

圖 5-37 穩定性與容性負載間的關系
圖 5-39 穩定性與容性負載間的關系
圖 5-41 穩定性與容性負載間的關系

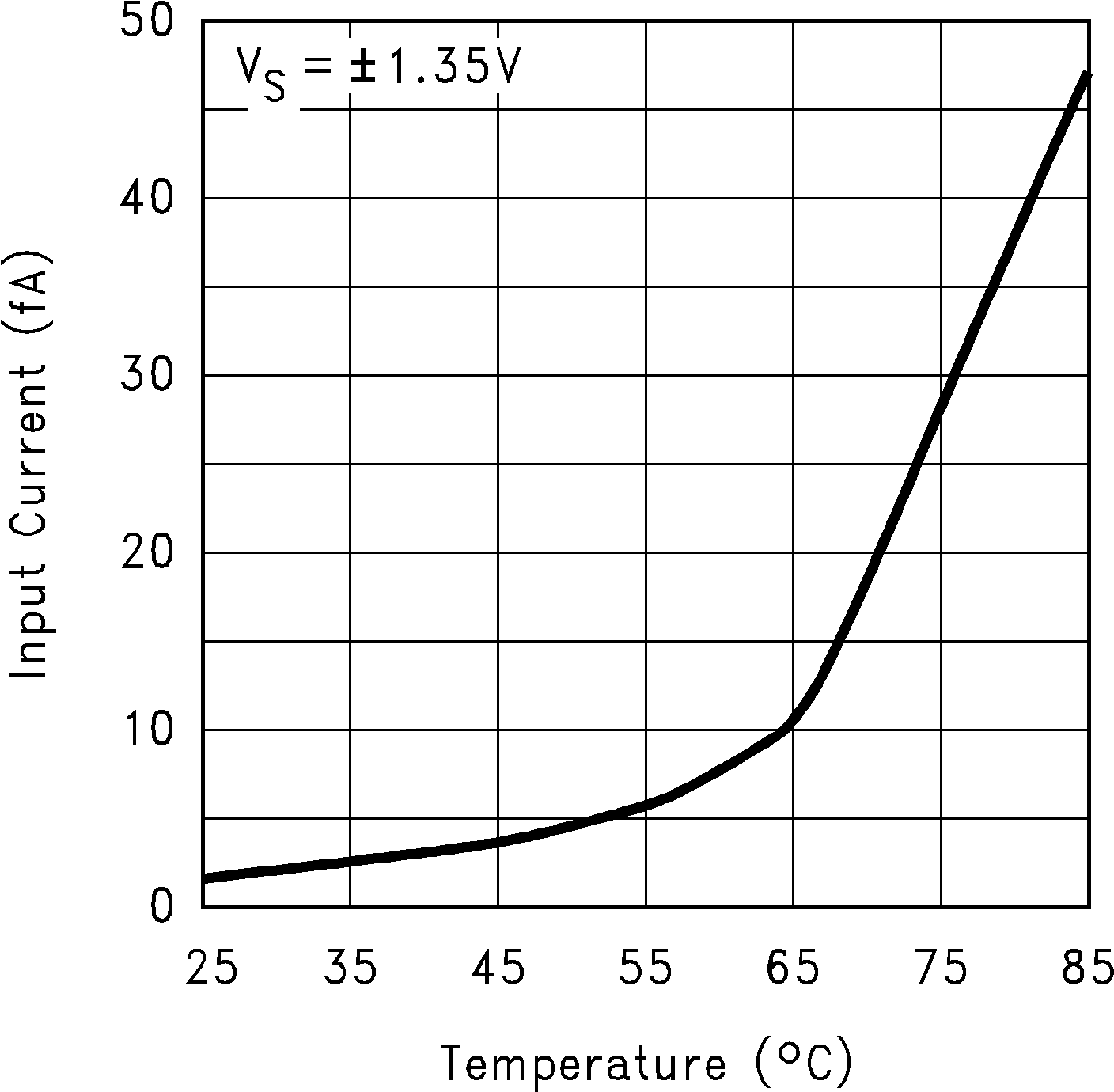

圖 5-2 輸入偏置電流與溫度間的關系
| VS = 15V |

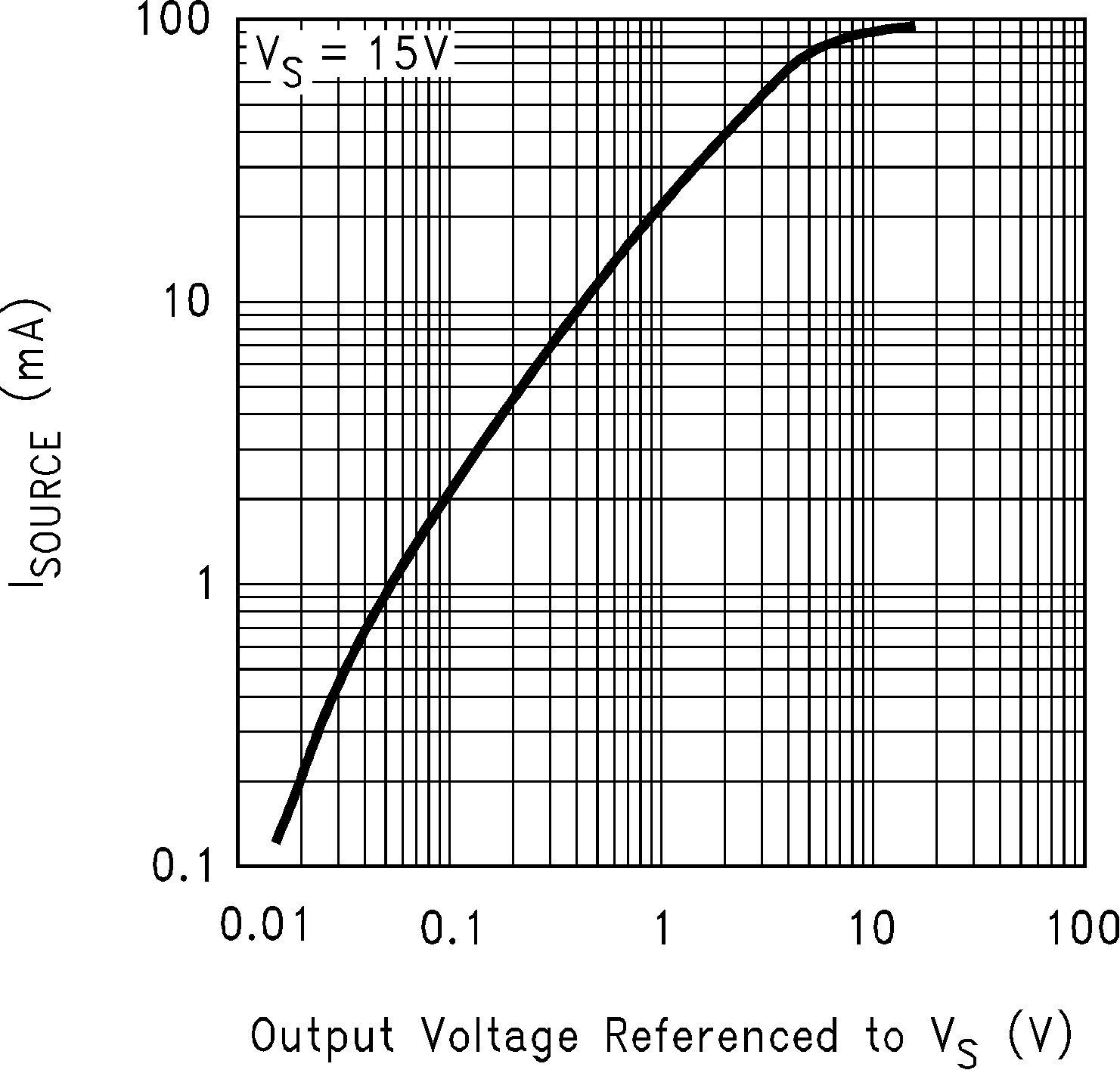

圖 5-6 拉電流與輸出電壓間的關系

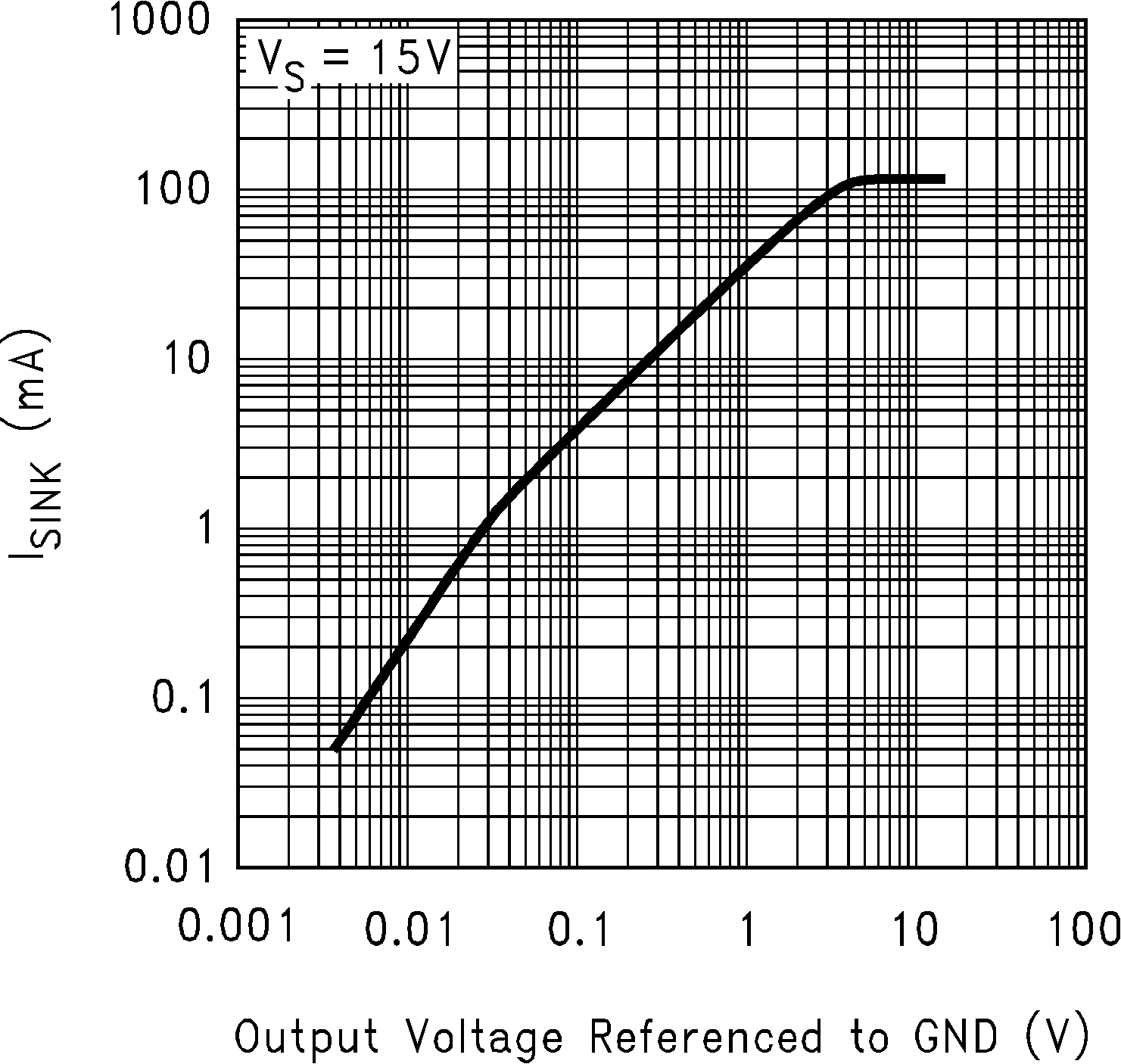

圖 5-8 灌電流與輸出電壓間的關系

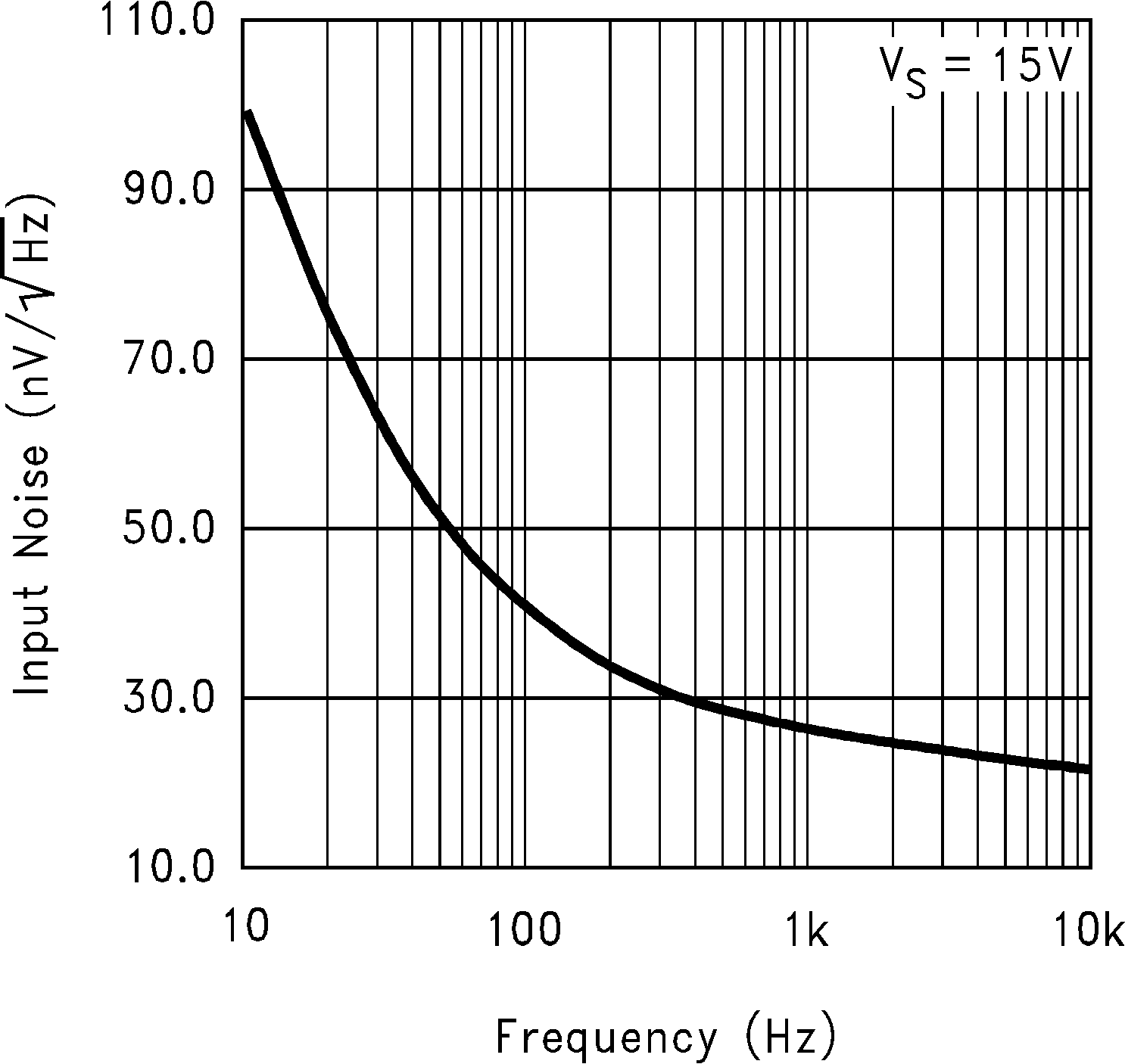

圖 5-10 輸入噪聲與頻率間的關系

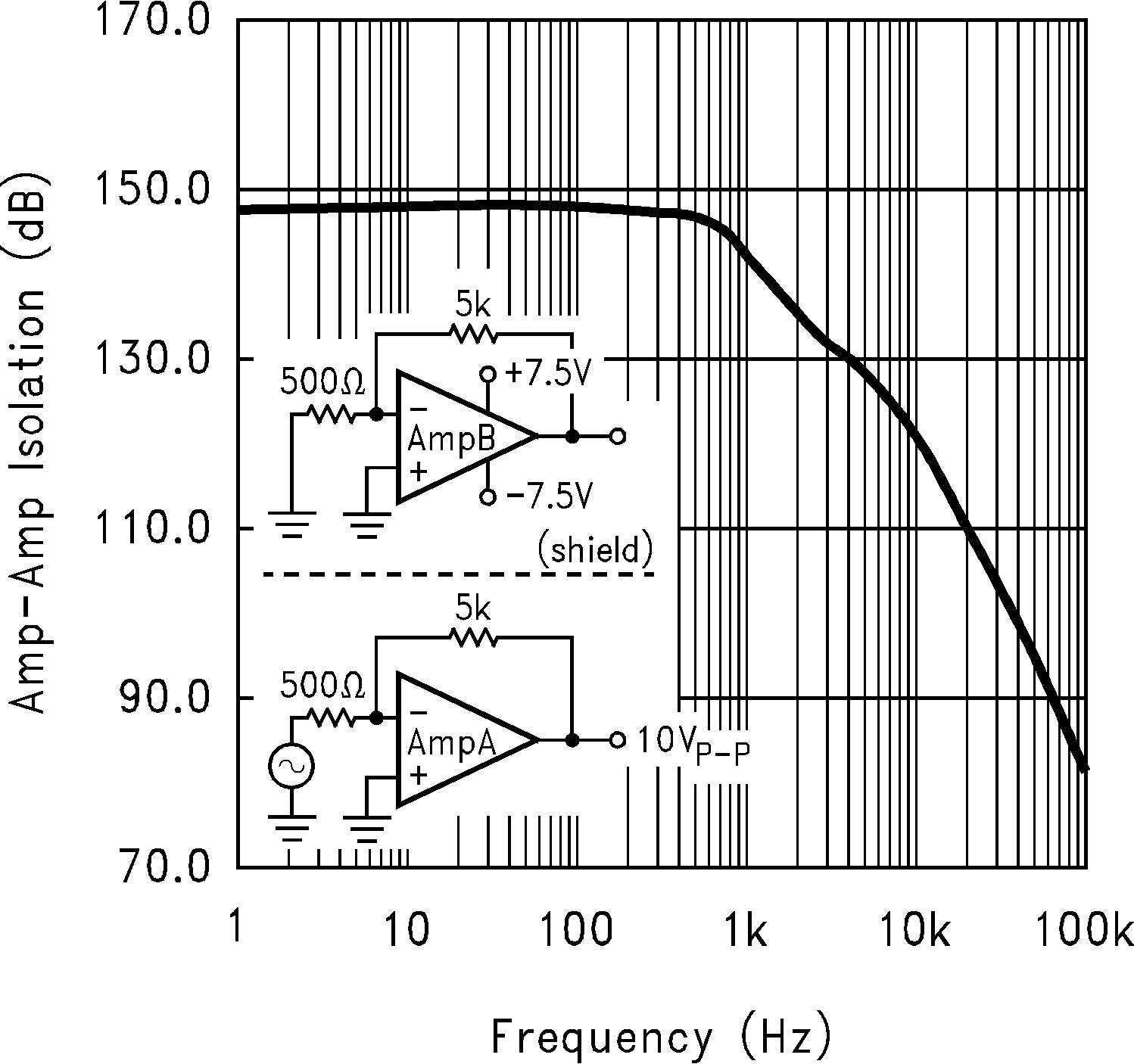

圖 5-12 放大器間隔離與頻率間的關系

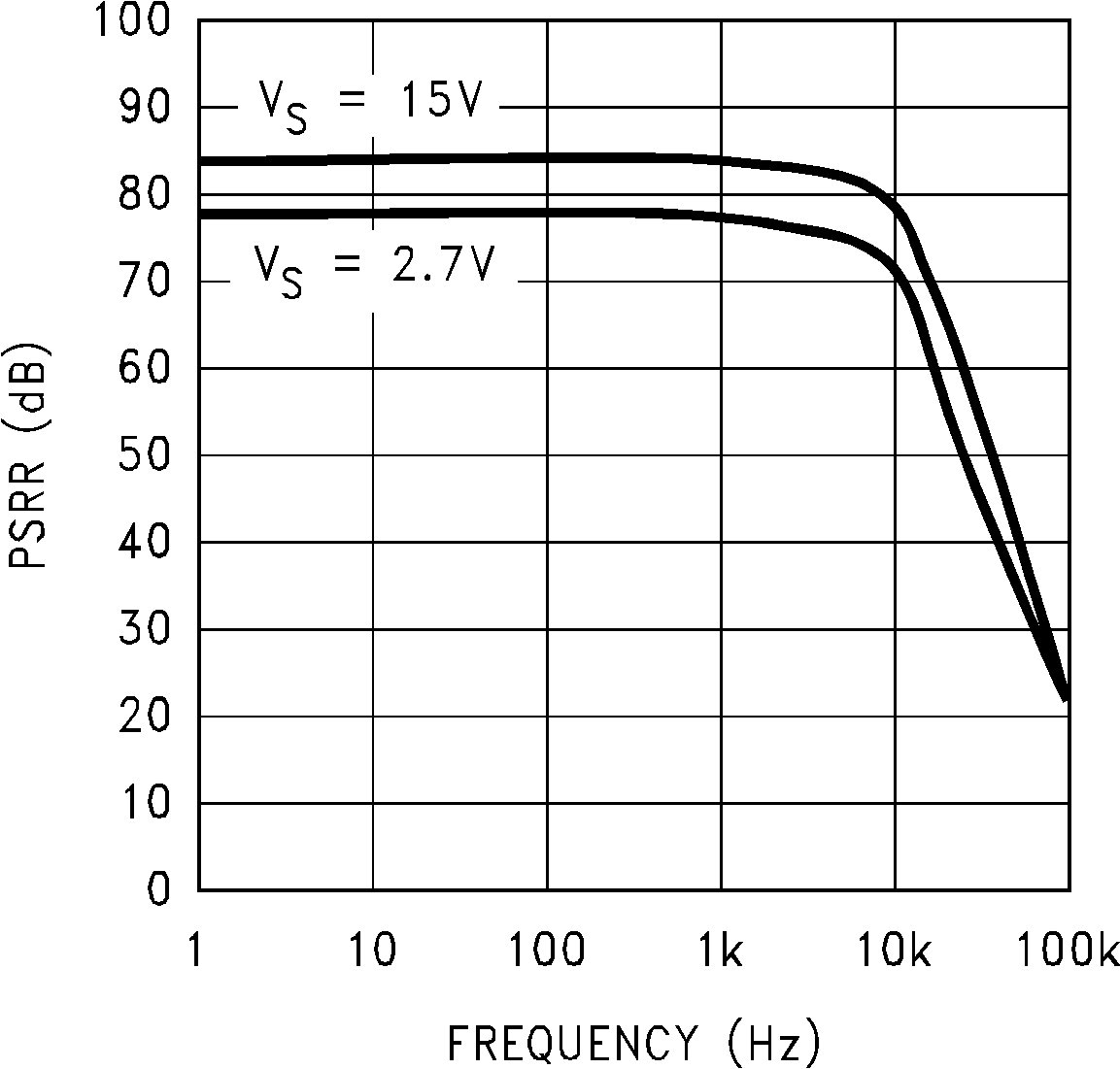

圖 5-14 +PSRR 與頻率間的關系

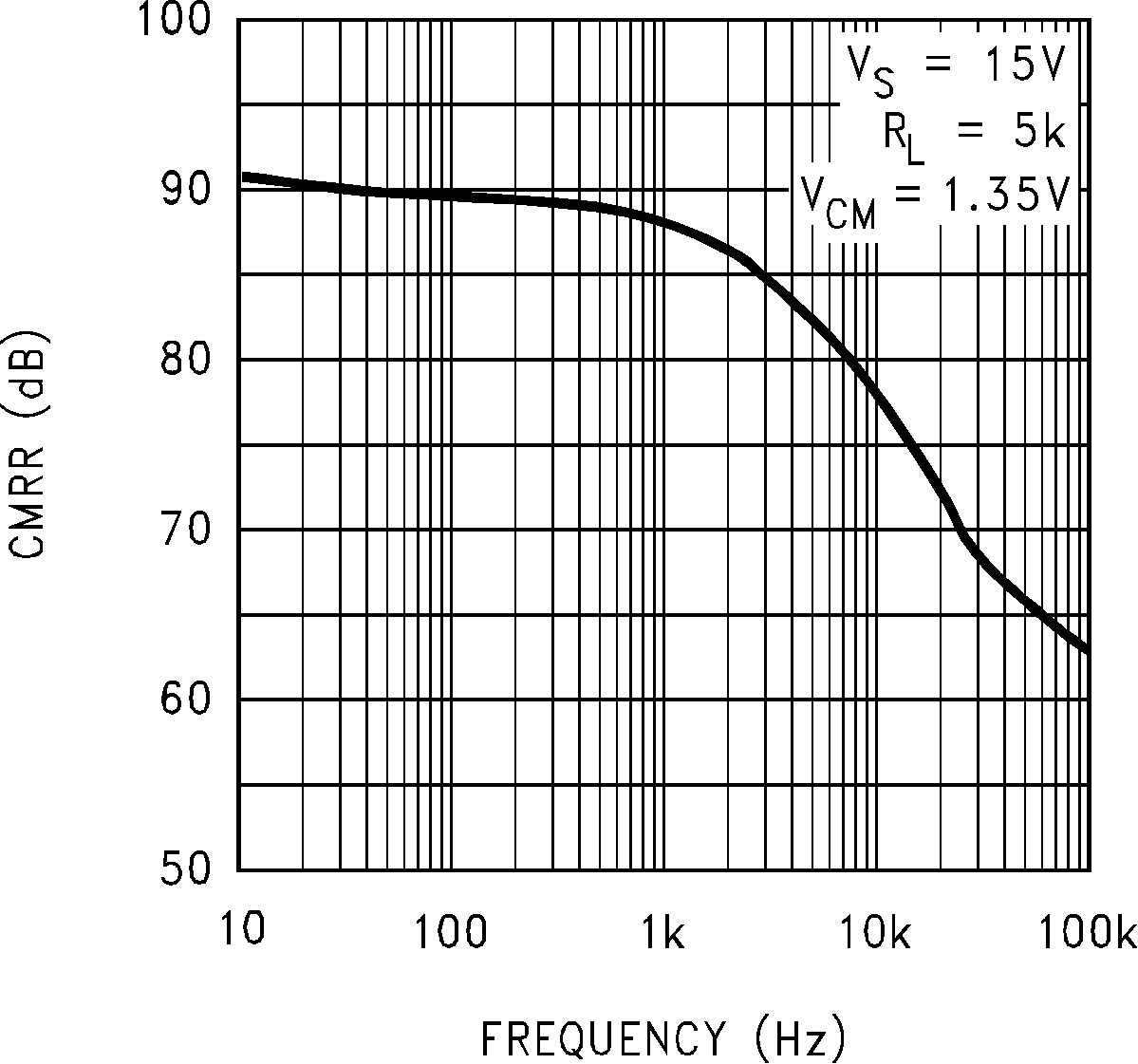

圖 5-16 CMRR 與頻率間的關系

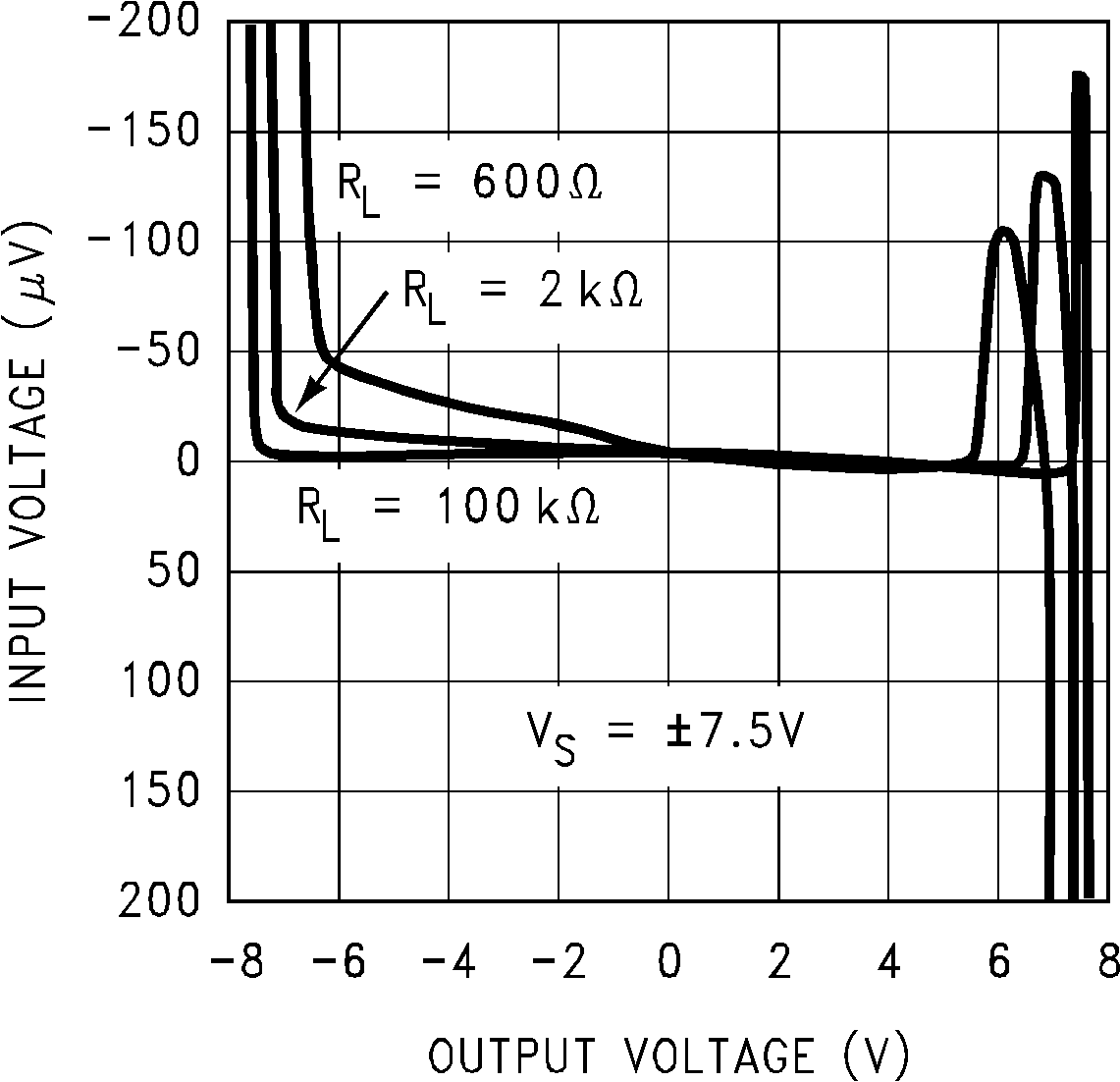

圖 5-18 輸入電壓與輸出電壓間的關系

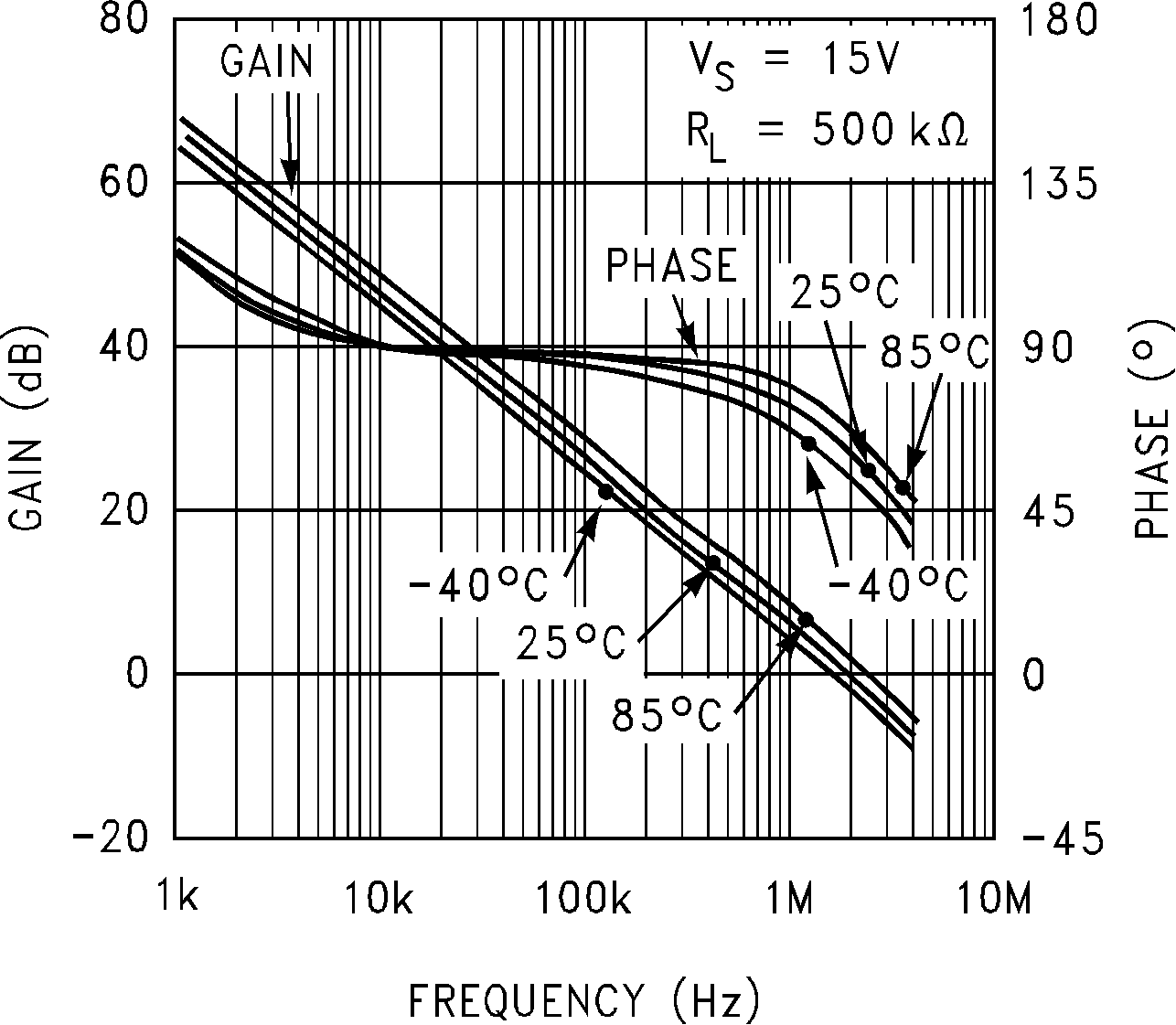

圖 5-20 頻率響應與溫度間的關系
圖 5-22 增益和相位與容性負載間的關系

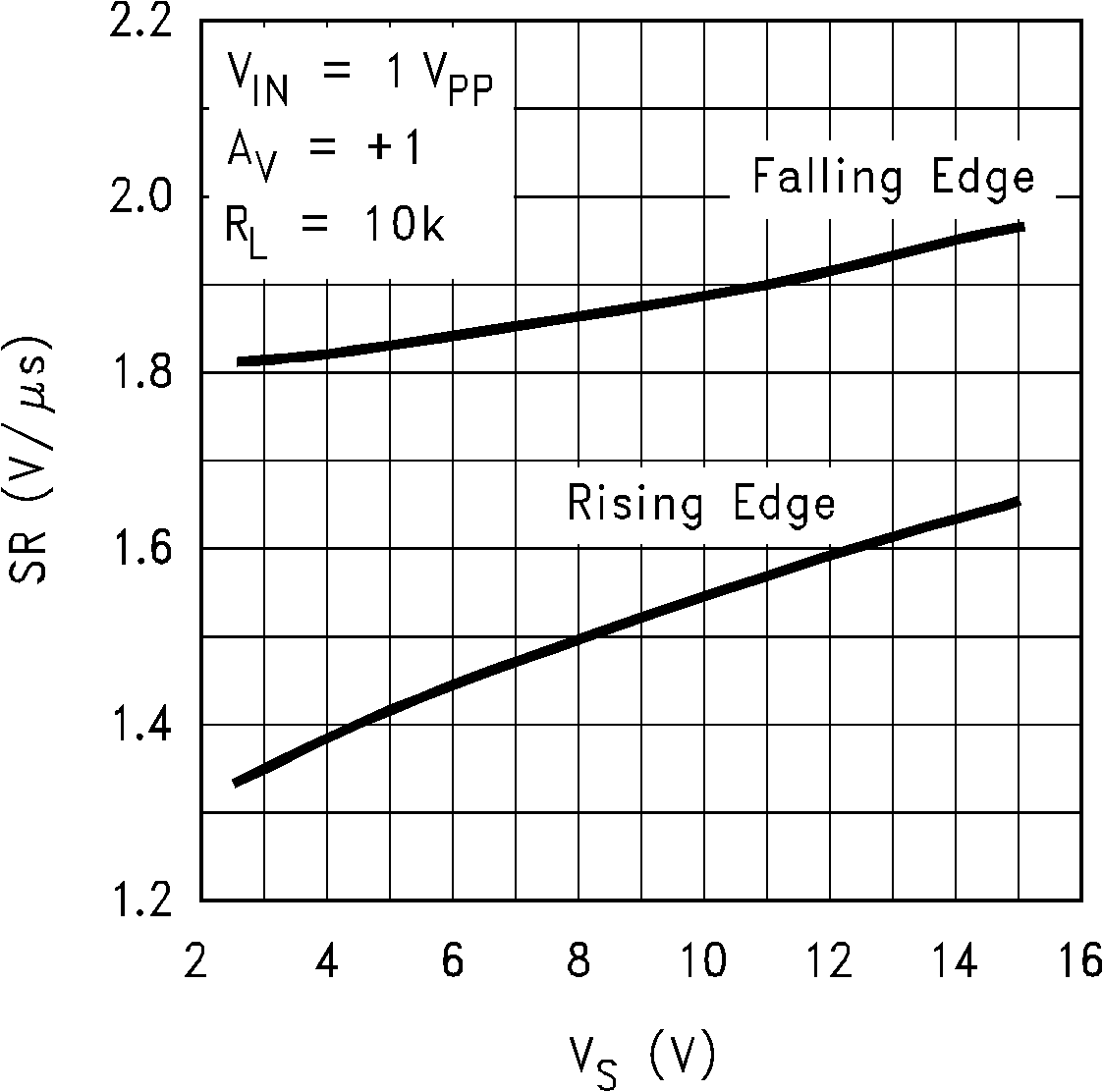

圖 5-24 壓擺率與電源電壓間的關系
圖 5-26 同相大信號響應
圖 5-28 同相小信號響應

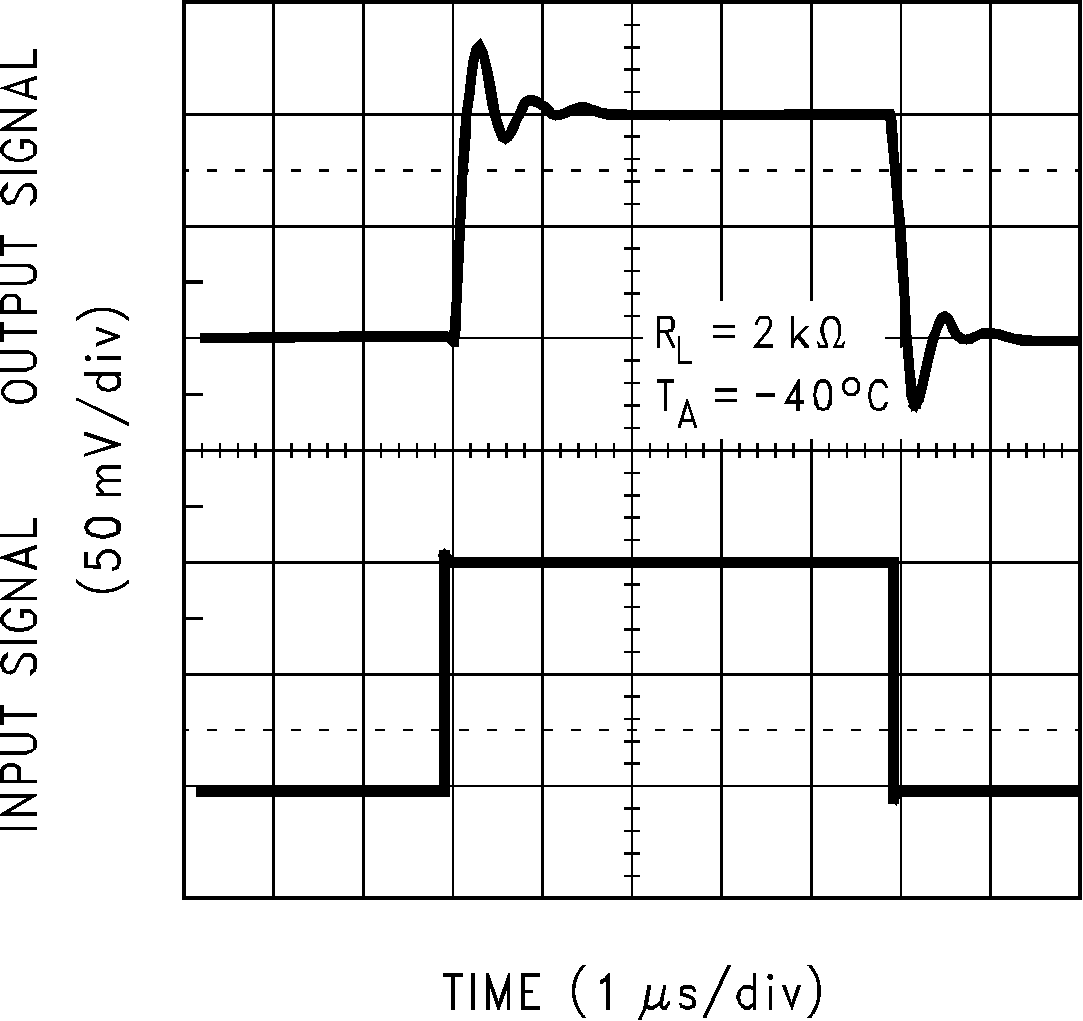

圖 5-30 同相大信號響應
圖 5-32 反相大信號響應
圖 5-34 反相小信號響應
圖 5-36 反相小信號響應
圖 5-38 穩定性與容性負載間的關系
圖 5-40 穩定性與容性負載間的關系
圖 5-42 穩定性與容性負載間的關系
