1 特性
- 3V 至 75V 的超寬輸入電壓范圍
- 仿真峰值電流模式控制
- 在降壓和升壓模式之間平滑轉換
- 開關頻率最高可通過編程設定為 500kHz
- 振蕩器同步功能
- 內部高電壓偏置穩壓器
- 集成了高側和低側柵極驅動器
- 可編程軟啟動時間
- 超低關斷電流
- 使能輸入寬帶寬誤差放大器
- 1.5% 反饋基準精度
- 熱關斷
- 封裝：20 引腳 HTSSOP（裸露焊盤）
- 結合使用 LM5118 和 WEBENCH® 電源設計器創建定制設計
2 應用
工業降壓/升壓電源
3 說明
LM5118 寬電壓范圍降壓/升壓開關穩壓控制器 具有 使用最少外部組件實現高性能且具成本效益的降壓/升壓穩壓器所需的所有功能。當輸入電壓低于或高于輸出電壓時，降壓/升壓拓?fù)淇墒馆敵鲭妷罕３址€(wěn)定，因此，這款器件非常適合汽車 應用。當輸入電壓比調節后的輸出電壓足夠大時，LM5118 將作為降壓穩壓器運行，然后隨著輸入電壓接近輸出電壓逐漸過渡到相應的降壓/升壓模式。這種雙模式方法可在寬輸入電壓范圍內保持穩壓，并且在降壓模式下提供最佳的轉換效率，同時在模式轉換期間提供無干擾的輸出。該控制器易于使用，其中包含適用于高側降壓 MOSFET 和低側升壓 MOSFET 的驅動器。此穩壓器控制方法基于采用仿真電流斜坡的電流模式控制。仿真電流模式控制可降低脈寬調制電路的噪聲敏感度，以便可靠地控制高輸入電壓 應用中所需的極小占空比。額外保護 功能 包括電流限制、熱關斷和使能輸入。該器件采用功耗增強型 20 引腳 HTSSOP 封裝，并且配有利于散熱的裸露芯片連接焊盤。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5118 | HTSSOP (20) | 6.50mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

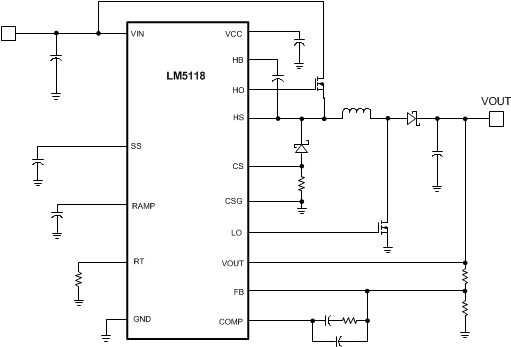

簡化電路原理圖

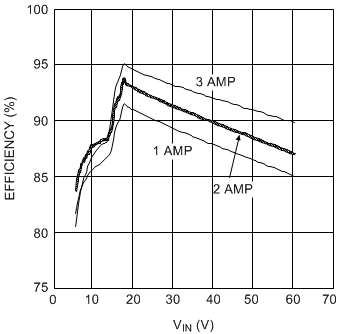

效率與輸入電壓和輸出電流（輸出電壓 = 12V）
