1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
- 穩壓靜態電流 27µA
- 可在輕負載條件下實現高效率（DCM 和 PFM）
- 經測試符合 EN55022/CISPR 22 電磁干擾 (EMI) 標準
- 集成同步整流
- 可調頻率范圍：200kHz 至 2.2MHz（默認值 500kHz）
- 與外部時鐘頻率同步
- 內置補償功能，
- 與幾乎任一陶瓷、固態電解、鉭和鋁質電容器組合一同工作時保持穩定
- 電源正常狀態標志
- 軟啟動至預偏置負載
- 內部和可調外部軟啟動
- 輸出電壓跟蹤功能
- 程序系統欠壓閉鎖 (UVLO) 精確使能
- 具有斷續模式的輸出短路保護
- 過熱關斷保護
- 使用 LM46002-Q1 并借助 WEBENCH® 電源設計器創建定制設計
2 應用
- AM 以下波段 12V 和 24V 汽車應用
- 電信系統
- 商用車輛電源
- 通用寬 VIN 穩壓
- 高效負載點穩壓
3 說明
LM46002-Q1 穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達 2A 的負載電流，輸入電壓范圍為 3.5V 至 60V。LM46002-Q1 以極小的解決方案尺寸提供優異的效率、輸出精度和壓降電壓。擴展系列產品提供各種各樣的負載電流選項和最高 36V 輸入電壓。該器件采用與 LM4360x 和 LM4600x 系列引腳到引腳兼容的封裝。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選 功能 諸如可編程開關頻率、同步、電源正常狀態標志、精確使能、內部軟啟動、可擴展軟啟動和跟蹤可為各種應用提供靈活且簡單易用的 平臺。輕負載時的斷續傳導和自動降低頻率可改善輕負載效率。該系列只需要很少的外部組件。器件的引腳排列可簡化并實現最優印刷電路板 (PCB) 布局布線。保護 功能 包括熱關斷、VCC 欠壓鎖定、逐周期電流限制和輸出短路保護。LM46002A-Q1 版本針對 PFM 操作進行優化，推薦用于新設計。LM46002-Q1 器件采用 16 引線 HTSSOP (PWP) 封裝 (6.6mm x 5.1mm x 1.2mm)，引線間距為 0.65mm。
器件信息(1)
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM46002-Q1 | HTSSOP (16) | 6.60mm x 5.10mm |
| LM46002A-Q1 | HTSSOP (16) | 6.60mm x 5.10mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
白色
白色

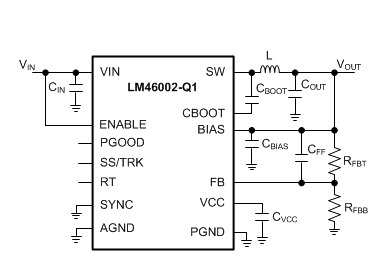

簡化原理圖

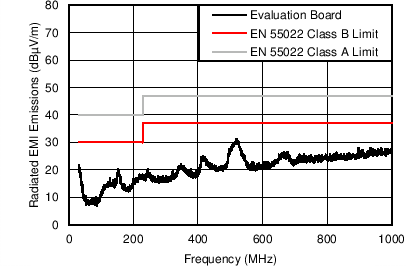

輻射發射圖
VIN = 24V，VOUT = 3.3V，F(xiàn)S= 500kHz，IOUT = 2A
