ZHCSGG3 June 2017 LM337-N-MIL
PRODUCTION DATA.
1 特性
- 1.5A 輸出電流
- 線路調節 0.01%/V（典型值）
- 負載調節 0.3%（典型值）
- 77dB 紋波抑制
- 50ppm/°C 溫度系數
- 熱過載保護
- 內部短路電流限制保護
2 應用
- 工業用電源
- 工廠自動化系統
- 樓宇自動化系統
- PLC 系統
- 儀表
- IGBT 驅動器負柵極電源
- 網絡
- 機頂盒
3 說明
LM337-N-MIL 是一款可調節 3 端子負電壓穩壓器，能夠在 −1.25V 至 −37V 的輸出電壓范圍內提供
−1.5A 或更大的電流。它僅需要使用兩個外部電阻器來設置輸出電壓以及使用一個輸出電容器進行頻率補償。電路設計已經過優化，可實現出色的穩壓和低熱瞬態。此外，LM337-N-MIL 還 具有 內部電流限制、熱關斷和安全區域補償功能，使其幾乎能夠在過載時防止燒毀。
LM337-N-MIL 是對 LM117 和 LM317 可調節負穩壓器的理想補充。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM337-N-MIL | SOT-223 (4) | 3.50mm × 6.50mm |
| TO (3) | 8.255mm × 8.255mm | |
| TO-220 (3) | 10.16mm × 14.986mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。LF01 是 TO-220 封裝的成型（彎曲）版本。

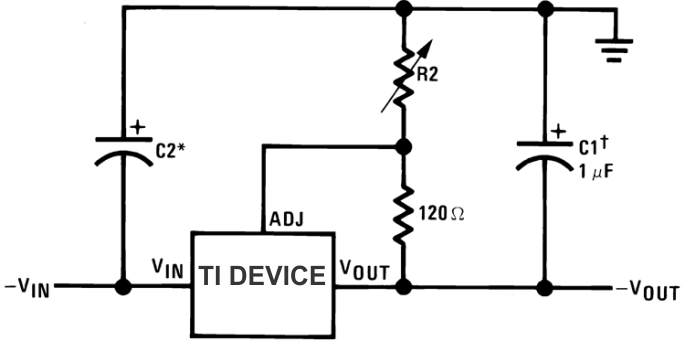

可調節負電壓穩壓器
滿載輸出電流在高輸入到輸出電壓下不可用
†C1 為 1μF 的固體鉭或 10μF 的鋁電解電容器（用于實現穩定性時需要）
*C2 為 1μF 的固體鉭（僅當穩壓器與電源濾波電容器的距離大于 4 英寸時才需要）
通常使用 1μF 至 1000μF 范圍內的鋁或鉭電解輸出電容器來提供更佳的輸出阻抗和瞬態抑制
†C1 為 1μF 的固體鉭或 10μF 的鋁電解電容器（用于實現穩定性時需要）
*C2 為 1μF 的固體鉭（僅當穩壓器與電源濾波電容器的距離大于 4 英寸時才需要）
通常使用 1μF 至 1000μF 范圍內的鋁或鉭電解輸出電容器來提供更佳的輸出阻抗和瞬態抑制
