1 特性
- 輸入電壓范圍：2.9V 至 17V
- 兼容 I2C/SMBus 接口和 PMBus™ 的命令結構
- 25mV 或 46mV 可編程限流閾值
- 針對硬短路故障的可配置斷路器保護
- 具有遲滯電壓的可配置欠壓和過壓鎖定
- 具有可編程警告和關斷閾值的遠程溫度感測
- 金屬氧化物半導體場效應晶體管 (MOSFET) 損壞檢測與通知
- 實時監視 VIN、VOUT、IIN、PIN 和 VAUX（12 位分辨率，1kHz 采樣率）
- 電流測量精度：整個溫度范圍內為 2.4%
- 功率測量精度：整個溫度范圍內為 3%
- 采用 VIN 和 IIN 同時采樣的方式實現真正的輸入功率測量，精確求取動態功率讀數的平均值
- 求取 VIN、IIN、PIN 和 VOUT 的平均值（在0.001 至
4 秒的可編程時間間隔范圍內） - 可編程警告和故障閾值，使用 SMBA 引腳發出通知
- 通過黑盒方式捕捉遙測數據和器件狀態，由警告或故障條件觸發
- 全功能應用設計和開發 GUI
- 24 引腳晶圓級四方扁平無引線 (WQFN) 封裝
2 應用
- 服務器背板系統
- 基站配電系統
- 固態斷路器
3 說明
LM25066 將高性能熱插拔控制器與兼容 PMBus™ 的 SMBus/I2C 接口完美結合，可對背板電源總線所連接的計算和存儲刀片的電氣工作條件進行精確測量、保護與控制。LM25066 通過 SMBus 接口持續向系統管理主機提供實時電源、電壓、電流、溫度和故障數據。
LM25066 控制模塊包含一種獨特的熱插拔架構，可提供電流和功率限制功能，以便在電路板插入帶電系統背板或其他任何“熱”電源時保護敏感電路。該器件還具有一個反應靈敏的斷路器，可在輸出端發生短路時保護器件免遭損壞。輸入欠壓和過壓電平、滯后電壓、插入延遲時間和故障檢測時間均可配置。LM25066 上的溫度監視模塊外接一個低成本二極管，用于監視外部 MOSFET 或其他溫度敏感型組件的溫度。“電源正常”輸出可在輸入和/或輸出電壓超出設定范圍時迅速提供指示信息。LM25066 在整個溫度范圍內的電流測量精度為 ±2.4%。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LN25066 | WQFN (24) | 5.00mm × 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

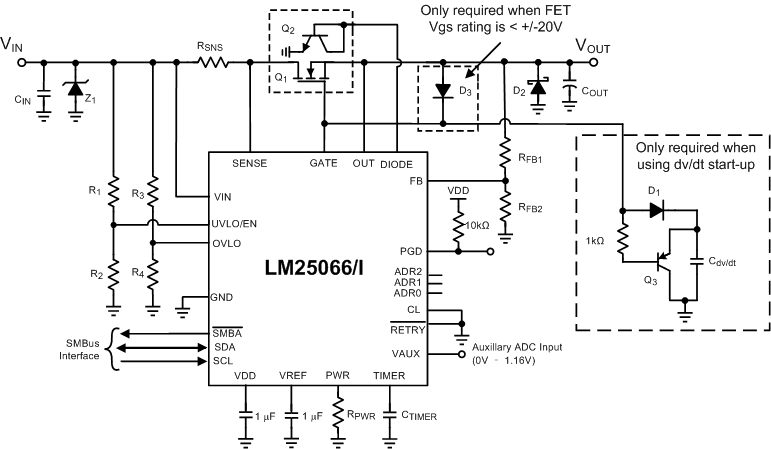

典型應用電路原理圖
