1 特性
- 遠程傳感器放置（從惡劣環境中將 LDC 去耦合）
- 高耐久性（借助于遙控操作）
- 針對系統設計的更高靈活性（將線圈或彈簧用作傳感器）
- 對于非導電環境干擾（諸如塵土、灰塵和油等）不敏感
- 無磁體操作
- 亞微米高精度
- 電源電壓：典型值 5V
- 電源電壓，IO：1.8V 至 5.5V
- 待機電流：典型值 250uA
- Rp 分辨率：8 位
- L 分辨率：24 位
- LC 頻率范圍：5kHz 至 5MHz
2 應用范圍
- 水平感測
- 鄰近感測
- 彈簧運動感測
- 橫向和角位置感測
- 金屬成分檢測
3 說明
電感感測是一種非接觸式、短程感測技術，此技術可實現對導電目標的高分辨率和低成本位置感測，即使在惡劣的環境中也是如此。 通過將一個線圈或彈簧用作傳感器，LDC1041 電感數字轉換器為系統設計人員提供了一個方法，用低于其他競爭解決方案的系統成本實現高性能和可靠性。
LDC1041 與 LDC1000（16 位 / 24 位 L）和 LDC1051（8 位 Rp）引腳兼容。 此器件系列根據系統設計人員的應用和系統要求為他們提供不同的分辨率選項。
LDC1041 采用 5mm x 4mm 超薄小外形尺寸無引線 (WSON)-16 封裝。 經由 SPI 的器件編程可使用微控制器實現輕松配置。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| LDC1041NHRT | WSON (16) | 5mm x 4mm |
| LDC1041NHRR | WSON (16) | 5mm x 4mm |
| LDC1041NHRJ | WSON (16) | 5mm x 4mm |

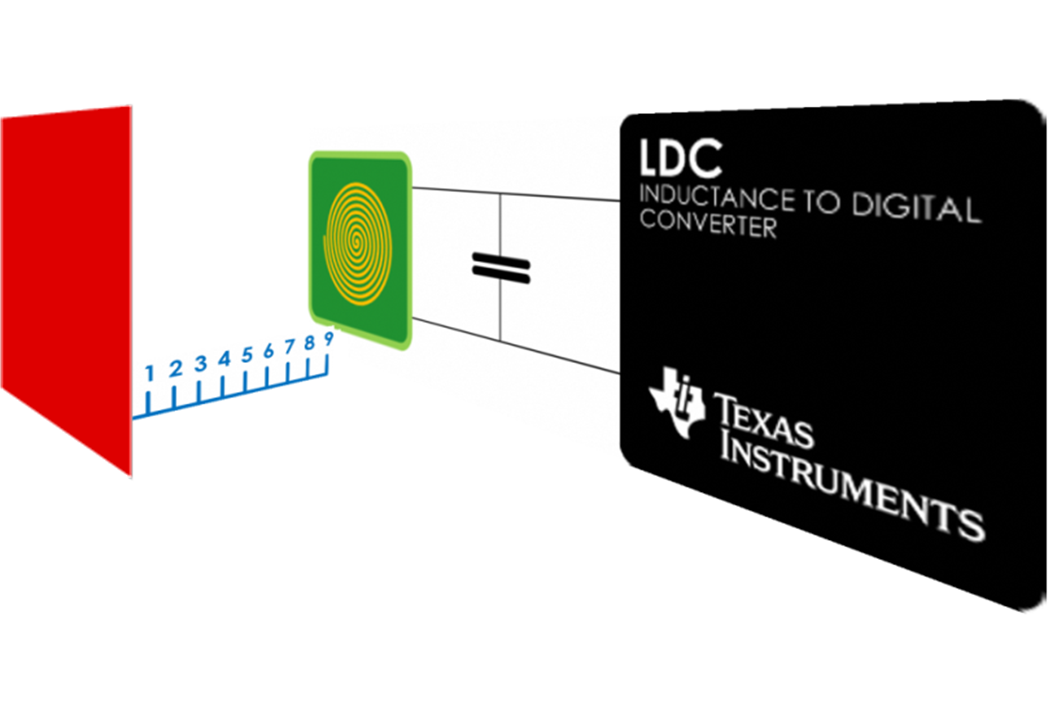

軸距感測應用

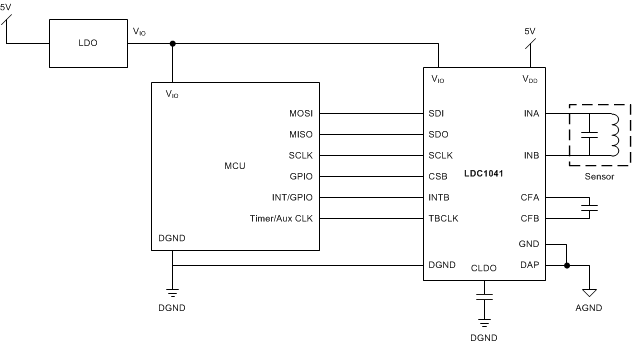

應用電路原理圖

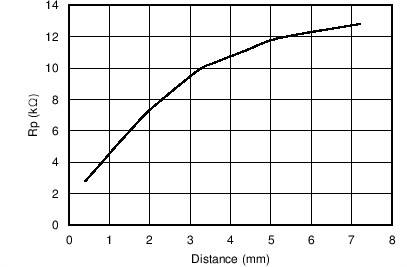

使用 14mm 印刷電路板 (PCB) 線圈時 Rp 與距離之間的關系
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2014 年 3 月 | * | 最初發布。 |
