ZHCSFJ5 September 2016 ISO5852S-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Pin Configuration and Function
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Power Ratings
- 7.6 Insulation Specifications
- 7.7 Safety Limiting Values
- 7.8 Safety-Related Certifications
- 7.9 Electrical Characteristics
- 7.10 Switching Characteristics
- 7.11 Safety and Insulation Characteristics Curves
- 7.12 Typical Characteristics
- 8 Parameter Measurement Information
- 9 Detailed Description
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Applications
- 10.2.1 Design Requirements
- 10.2.2
Detailed Design Procedure
- 10.2.2.1 Recommended ISO5852S-Q1 Application Circuit
- 10.2.2.2 FLT and RDY Pin Circuitry
- 10.2.2.3 Driving the Control Inputs
- 10.2.2.4 Local Shutdown and Reset
- 10.2.2.5 Global-Shutdown and Reset
- 10.2.2.6 Auto-Reset
- 10.2.2.7 DESAT Pin Protection
- 10.2.2.8 DESAT Diode and DESAT Threshold
- 10.2.2.9 Determining the Maximum Available, Dynamic Output Power, POD-max
- 10.2.2.10 Example
- 10.2.2.11 Higher Output Current Using an External Current Buffer
- 10.2.3 Application Curves
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
1 特性
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 分類等級 3A
- 器件充電器件模型 (CDM) 分類等級 C6
- VCM = 1500V 時，共模瞬態抗擾度 (CMTI) 的最小值為 100kV/μs
- 分離輸出，可提供 2.5A 峰值拉電流和 5A 峰值灌電流
- 短暫傳播延遲：76ns（典型值），
110ns（最大值） - 2A 有源米勒鉗位
- 輸出短路鉗位
- 短路期間的軟關斷 (STO)
- 在檢測到去飽和故障時通過 FLT 發出故障報警，并通過 RST 復位
- 具有就緒 (RDY) 引腳指示的輸入和輸出欠壓鎖定 (UVLO)
- 有源輸出下拉特性，在低電源或輸入懸空的情況下默認輸出低電平
- 2.25V 至 5.5V 輸入電源電壓
- 15V 至 30V 輸出驅動器電源電壓
- 互補金屬氧化物半導體 (CMOS) 兼容輸入
- 抑制短于 20ns 的輸入脈沖和瞬態噪聲
- 可承受的浪涌隔離電壓達 12800VPK ”
- 安全相關認證：
- 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 標準的 8000 VPK VIOTM 和 2121 VPK VIORM 增強型隔離
- 符合 UL 1577 標準且長達 1 分鐘的 5700 VRMS 隔離
- CSA 組件驗收通知 5A，IEC 60950-1 和 IEC 60601-1 終端設備標準
- 符合 EN 61010-1 和 EN 60950-1 標準的 TUV 認證
- GB4943.1-2011 CQC 認證
- 已通過 UL、VDE、CQC、TUV 認證并規劃進行 CSA 認證
2 應用
- 隔離式絕緣柵雙極型晶體管 (IGBT) 和金屬氧化物半導體場效應晶體管 (MOSFET) 驅動器：
- 混合動力汽車 (HEV) 和電動車 (EV) 電源模塊
- 工業電機控制驅動
- 工業電源
- 太陽能逆變器
- 感應加熱
3 說明
ISO5852S-Q1 器件是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有分離輸出（OUTH 和 OUTL）以及 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 2.25V 至 5.5V 的單電源供電運行。輸出端允許的電源范圍為 15V 至 30V。兩個互補 CMOS 輸入控制柵極驅動器的輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。中的文本由“3V 至 5.5V 單電源”更改為“2.25V 至 5.5V 單電源”中的文本由“IGBT 處于過載狀態”更改為“IGBT 處于過流狀態”
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO5852S-Q1 | SOIC (16) | 10.30mm x 7.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

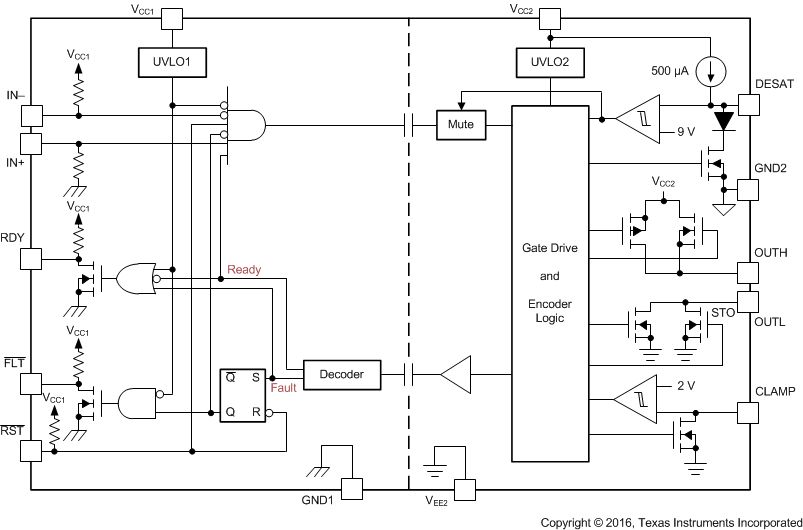

功能方框圖
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2016 年 9 月 | * | 最初發布。 |
