ZHCSFN4E November 2006 – September 2017 INA200 , INA201 , INA202
PRODUCTION DATA.

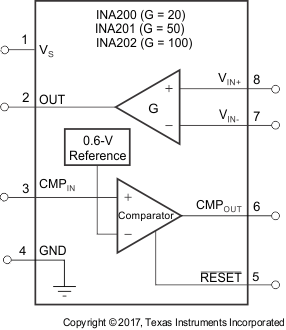

INA200、INA201 和 INA202 器件是具有電壓輸出和集成比較器的高側電流分流監控器。INA20x 器件能夠在 -16V 至 +80V 范圍內的共模電壓下感測分流器兩端的壓降。INA20x 系列器件可提供三種輸出電壓級別,即 20V/V、50V/V 和 100V/V,帶寬高達 500kHz。
INA200、INA201 和 INA202 器件整合了一個開漏比較器以及提供 0.6V 閾值的內部基準。外部分壓器可設定電流跳變點。比較器具有鎖存功能,可通過將 RESET 引腳接地(或懸空)進入透明狀態。
INA200、INA201 和 INA202 器件由單個 2.7V 至 18V 電源供電,消耗的最大電源電流為 1800μA。封裝選項包括極小型 VSSOP-8 和
SOIC-8。所有版本的額定擴展工作溫度范圍均為 -40°C 至 +125°C。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| INA200 INA201 INA202 |
SOIC (8) | 4.90mm x 3.91mm |
| VSSOP (8) | 3.00mm × 3.00mm |
