ZHCSBL2C December 2016 – January 2021 HD3SS213
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- ZXH|50
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
HD3SS213 器件是一款高速無源開關，能夠在一個應用中將兩個完整 DisplayPort 4 通道端口從兩個源之一切換到一個目標位置。它還將一個源切換到兩個接收器之一。對于 DisplayPort 應用，HD3SS213 支持 ZEQ 封裝中輔助 (AUX)、顯示數據通道 (DDC) 和熱插拔檢測 (HPD) 信號的切換。
一個典型應用是主板，該主板包含兩個需要驅動一個 DisplayPort 接收器的 GPU。GPU 由 Dx_SEL 引腳選擇。另一個應用是一個源需要在兩個接收器之間切換，例如一個側面連接器和一個擴展塢連接器。此切換操作由 Dx_SEL 和 AUX_SEL 引腳控制。HD3SS213 在 -40°C 至 105°C 的完全工業溫度范圍內由一個電壓為 3.3 V 的單電源供電運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| HD3SS213 | nFBGA (50) | 5.00mm x 5.00mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

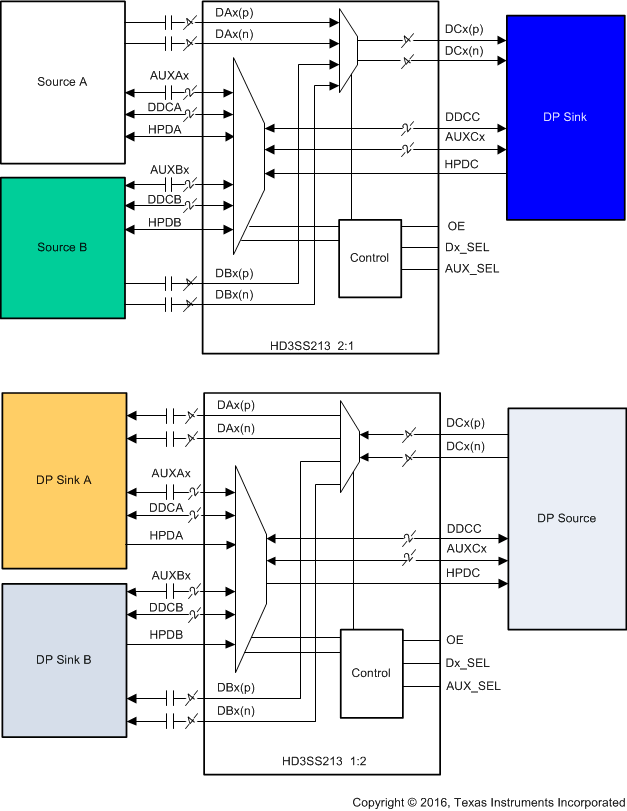

HD3SS213 應用方框圖
