ZHCSDA4C November 2012 – January 2015 DS90UH927Q-Q1
PRODUCTION DATA.

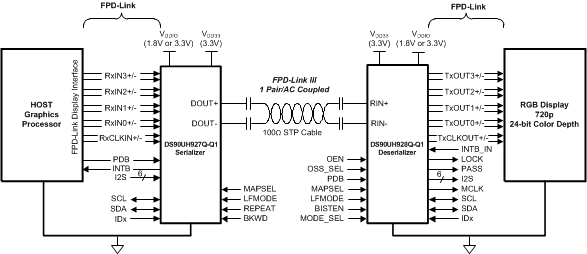

DS90UH927Q-Q1 串行器與 DS90UH928Q-Q1 或 DS90UH926Q-Q1 解串器配套使用,可針對汽車娛樂系統內的內容受保護數字視頻的安全分發提供一套解決方案。 該芯片組將 FPD-Link 視頻接口轉換為單對高速串行化接口。 數字視頻數據采用業界標準的高帶寬數字內容保護 (HDCP) 復制保護方案加以保護。 FPD-Link III 串行總線方案支持通過單個差分鏈路實現高速正向通道數據傳輸和低速反向通道通信的全雙工控制。 通過單個差分對整合音頻、視頻和和控制數據可減小互連線尺寸和重量,同時還消除了偏差問題并簡化了系統設計。
DS90UH927Q-Q1 串行器嵌入時鐘,內容保護數據有效載荷,并將信號電平位移至高速差分信令。 多達 24 個 RGB 數據位連同 3 個視頻控制信號和多達 4 個 I2S 數據輸入一起被串行化。
憑借 FPD-Link 數據接口,該器件可輕松連接數據源,同時還能減小 EMI 和總線寬度。 通過使用低壓差分信令、數據擾頻和隨機生成以及直流均衡功能可最大程度減少高速 FPD-Link III 總線上的 EMI。
串化器和解串器上都執行 HDCP 密鑰引擎。 HDCP 密鑰被存儲在片載存儲器中。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| DS90UH927Q-Q1 | WQFN (40) | 6.00mm x 6.00mm |
