1 特性

• 每個通道的數據傳輸速率獨立鎖定在 9.8Gbps 至 12.5Gbps 范圍內（及其因數數據傳輸速率）
• 基于協議選擇模式的快速鎖定操作
• 低延遲（約 300ps）
• 具有自適應均衡功能，可在 5GHz 頻率下提供最高 34dB 的升壓
• 可調節的發送 V_OD：600 至 1300mVp-p
• 可調節發送去加重功能：最高達 -15dB
• 典型功耗(EQ + CDR + DE)：
  每通道 150mW
• 可編程的輸出極性反轉
• 輸入信號檢測，CDR 鎖定檢測和指示器
• 片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 發生器
• 2.5V±5% 單電源
• 系統管理總線 (SMbus) 和 EEPROM 配置模式
• 工作溫度范圍為 -40°C 至 85°C
• 48 引腳 7mm x 7mm 超薄四方扁平無引線 (WQFN) 封裝
• 可輕松在中繼器與重定時器之間進行引腳兼容升級
  • DS100RT410 (EQ + CDR + DE)：10.3125Gbps
  • DS100DF410 (EQ + DFE + CDR + DE)：
    10.3125Gbps
  • DS110RT410 (EQ+CDR+DE)：8.5Gbps 至
    11.3Gbps
  • DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps
  • DS125RT410 (EQ + CDR + DE)：9.8Gbps 至
    12.5Gbps
  • DS125DF410 (EQ + DFE + CDR + DE)：
    9.8Gbps 至 12.5Gbps
  • DS100BR410 (EQ + DE)：最高為 10.3125Gbps

2 應用

• 前端口 SFF 8431 (SFP+) 光學銅纜和直連銅纜
• 背板長度延長，數據重定時器
• 以太網：10GbE、1GbE
• 通用公共無線接口 (CPRI)：線路位速率選項 3–7
• Interlaken：所有通道位速率
• InfiniBand
• 其他高達 12.5Gbps 的專有數據速率

3 說明

DS125RT410 是一款具有集成信號調節功能的四通道重定時器。 該器件包含完全自適應性連續時間線性均衡器 (CTLE)、時鐘和數據恢復 (CDR) 以及發送去加重 (DE) 驅動器，可在有損且存在串?dāng)_的高速串行鏈路中實現數據傳輸，比特誤差率 (BER) < 1 × 10^-15。 DS125DF410 器件具有自校準 5 抽頭判決反饋均衡器 (DFE)，是串?dāng)_較為嚴重的信道的理想選擇。

每個通道的數據傳輸速率均可獨立鎖定在 9.8Gbps 至 12.5Gbps 范圍內（及其相應的 1/2、1/4 和 1/8 子速率上），從而支持各類通信協議。 該器件使用一個 25MHz 的晶振時鐘來加速 CDR 鎖定過程。 該時鐘不用于校準鎖相環 (PLL)，無需與串行數據同步。

可編程設置既可以通過 SMBus (I2C) 接口進行應用，也可以通過外部 EEPROM 進行加載。 憑借片上眼圖監視器和 PRBS 發生器，可以在系統調通或現場調試過程中實時測量高速串行數據。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

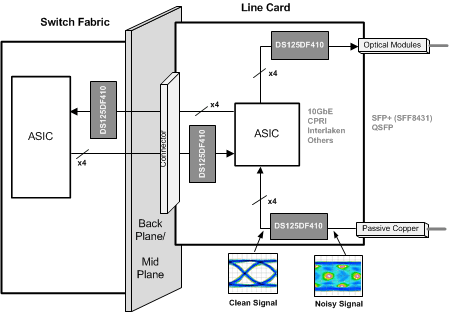

典型應用圖

4 修訂歷史記錄

Changes from * Revision (April 2013) to A Revision

• Added ESD 額定值表，熱性能信息表，特性描述部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分Go
• Changed Channel Register 33 to Reserved. Go
