ZHCSEN5C October 2012 – December 2015 DS125MB203
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- NJY|54
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用
- 10GE，10G-KR
- PCIe 1 代/2 代/3 代
- SAS2/SATA3（最高可達 6Gbps）
- XAUI，RXAUI

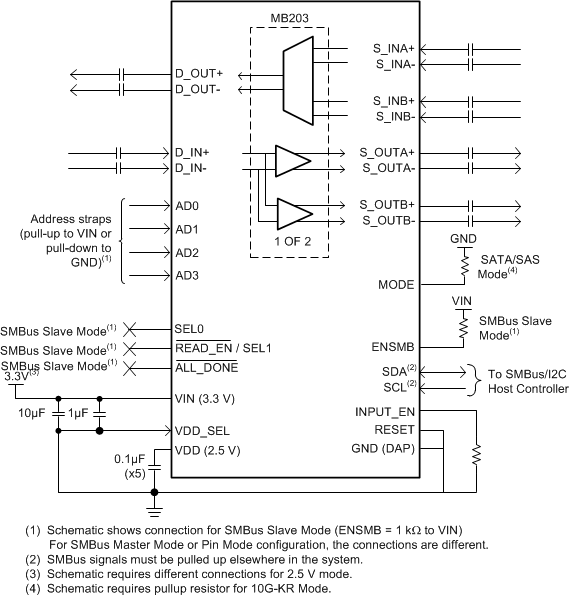

簡化功能框圖
3 說明
DS125MB203 器件是一款具有信號調節功能的雙端口 2:1 復用器和 1:2 開關或扇出緩沖器，適用于數據傳輸速率最高可達 12.5Gbps 的 10GE、10G-KR (802.3ap)、光纖通道、PCIe、無線帶寬、SATA3/SAS2 和 其他高速總線 應用。接收器的連續時間線性均衡器 (CTLE) 可提供必要的升壓性能，從而在 12.5Gbps 的速率下對長達 30 英寸的 FR-4 或 8M 電纜 (AWG-24) 進行補償。該片上特性免除了對外部信號調節器的需求。發送器 具有 可編程幅值電壓等級，可在 600 mVp-p 至 1300 mVp-p 范圍內進行選擇，同時實現高達 12dB 的去加重。
DS125MB203 可配置為支持 PCIe、SAS/SATA、10G-KR 或其他信號傳輸協議。在 10G-KR 和 PCIe 3 代模式下運行時，DS125MB203 以透明方式允許主機控制器和端點優化完整鏈路并協商發送均衡器系數。這種鏈路協商協議的無縫管理可確保系統級互操作性并最大限度地降低延遲。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS125MB203 | WQFN (54) | 10.00mm x 5.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

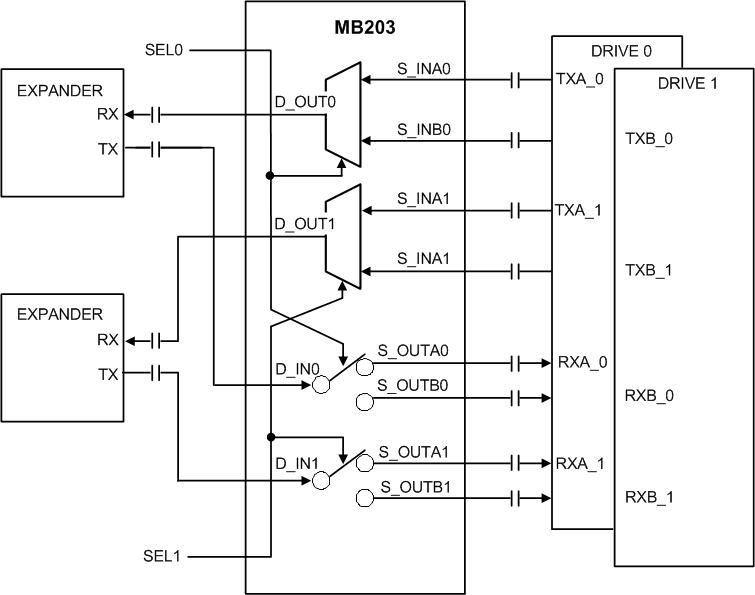

典型應用
