1 特性
- 雙路 H 橋電機驅動器
- 雙極步進電機驅動器
- 單路或雙路刷式直流電機驅動器
- 6.5V 至 45V 的工作電源電壓范圍
- 兩個控制接口選項
- PHASE/ENABLE (DRV8881E)
- PWM (DRV8881P)
- 多種衰減模式，可為任何電機提供支持
- AutoTune™（僅限 DRV8881E）
- 混合衰減
- 慢速衰減
- 快速衰減
- 平滑運動的自適應消隱時間
- 并行工作模式（僅限 DRV8881P）
- 可配置關斷時間脈寬調制 (PWM) 斬波
- 10、20 或 30μs 關斷時間
- 3.3V，10mA 低壓降 (LDO) 穩壓器
- 低電流休眠模式 (28μA)
- 小型封裝尺寸
- 28 引腳散熱薄型小外形尺寸 (HTSSOP) (PowerPAD) 封裝
- 28 引腳超薄型四方扁平無引線 (WQFN) (PowerPAD) 封裝
-
保護特性
- VM 欠壓閉鎖 (UVLO)
- 電荷泵電壓 (CPUV)
- 過流保護 (OCP)
- 自動過流保護 (OCP) 重試
- 熱關斷 (TSD)
- 故障條件指示引腳 (nFAULT)
2 應用
- 自動取款機和驗鈔機
- 視頻安保攝像機
- 多功能打印機和文檔掃描儀
- 工廠自動化和機器人
- 舞臺照明設備
3 說明
DRV8881 是一款面向工業應用的雙極步進或刷式直流電機驅動器。 該器件的輸出級由兩個 N 溝道功率金屬氧化物半導體場效應晶體管 (MOSFET) H 橋驅動器組成。 DRV8881 的每個 H 橋能夠驅動高達 2.5A 的峰值電流或 1.4A 均方根 (rms) 電流（采用適當?shù)挠∷㈦娐钒?(PCB) 接地層進行散熱，電壓為 24V，TA = 25°C）。
AutoTune™ 可自動調整電機以實現最佳電流調節性能，并且能夠?qū)﹄姍C(jī)變化和老化問題進行補償。 DRV8881E 上提供 AutoTune 功能。 此外，該器件還提供慢速、快速和混合三種衰減模式。
該器件可通過 PH/EN (DRV8881E) 或 PWM (DRV8881P) 引腳提供一個簡單的控制接口。 內置的感測放大器能夠?qū)崿F(xiàn)可調節的電流控制。 憑借專用的 nSLEEP 引腳，該器件可提供一種低功耗的休眠模式，從而實現超低靜態電流待機。
該器件內置以下保護功能：欠壓、電荷泵故障、過流、短路以及過熱保護。 故障條件通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8881 | HTSSOP (28) | 9.70mm × 6.40mm |
| WQFN (28) | 5.50mm × 3.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

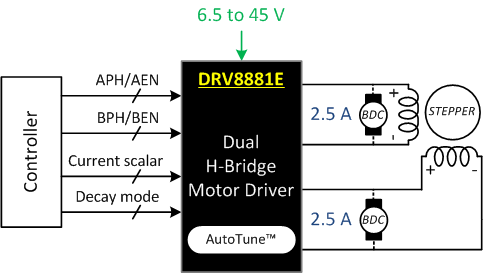

DRV8881E 簡化系統圖 |
DRV8881P 簡化系統圖 |
