ZHCSCM3 July 2014 DRV8842-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|28
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|28
訂購信息
1 特性
- 單路 H 橋電流控制電機驅動器
- 驅動一個直流電機、一個步進電機線圈或其它傳動器
- 5 位繞組電流控制支持高達 32 個電流級
- 低 MOSFET 導通電阻
- 24V/25°C 下最大驅動電流為 5A
- 內置 3.3V 基準輸出
- 工業標準的 PWM 控制接口
- 8.2V 至 45V 寬工作電源電壓范圍
- 散熱增強型表面貼裝封裝
- 支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 打印機
- 掃描儀
- 辦公自動化設備
- 游戲機
- 工廠自動化
- 機器人
3 說明
DRV8842-EP 可為打印機、掃描儀以及其它自動化設備應用提供集成電機驅動器解決方案。 此器件具有一個 H 橋驅動器，用于驅動一個直流電機、一個步進電機線圈或其它負載。 輸出驅動器塊包括配置為一個 H 橋的 N 通道功率 MOSFET。 DRV8842-EP 可提供最高 5A 的峰值電流或 3.5A 的 RMS 輸出電流（在 24 V/25°C 且散熱正常的條件下）。
提供可單獨控制 H 橋每一半的獨立輸入。
提供用于過流保護、短路保護、欠壓鎖定和過熱保護的內部關斷功能。
DRV8842-EP 采用帶有 PowerPAD™ 的 28 引腳 HTSSOP 封裝（環保型：符合 RoHS 標準且不含鉛/溴）。
器件信息(1)
| 訂貨編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8842MPWPREP | HTSSOP (28) | 9.70 mm x 4.40 mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

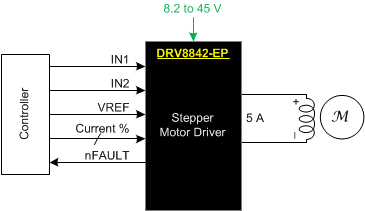

4 簡化電路原理圖
