ZHCSCV7 August 2014 DRV8833C
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 帶電流控制的雙 H 橋電機驅動器
- 1 個或 2 個直流電機或者 1 個步進電機
- 低導通電阻：高側 + 低側 (HS + LS) = 1735mΩ（25°C 時的典型值）
- 輸出電流能力（VM = 5V，25°C 時）
- 散熱薄型小外形尺寸 PWP (HTSSOP) 封裝
- 每個 H 橋的均方根 (RMS) 電流為 0.7A，峰值 1A
- 并行模式下 RMS 為 1.4A
- 四方扁平無引線 RTE (QFN) 封裝
- 每個 H 橋的均方根 (RMS) 電流為 0.6A，峰值 1A
- 并行模式下 RMS 為 1.2A
- 散熱薄型小外形尺寸 PWP (HTSSOP) 封裝
- 寬電源電壓范圍
- 2.7V 至 10.8V
- 集成電流調節
- 簡易脈寬調制 (PWM) 接口
- 1.6µA 低電流睡眠模式（電壓 5V 時）
- 小型封裝尺寸
- 16HTSSOP (PowerPAD™) 5.00 × 6.40mm
- 16 QFN (PowerPAD) 3.00 × 3.00mm
- 保護特性
- VM 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
- 故障指示引腳 (nFAULT)
2 應用
- 銷售點打印機
- 視頻安保攝像機
- 辦公自動化設備
- 游戲機
- 機器人
- 電池供電式玩具
3 說明

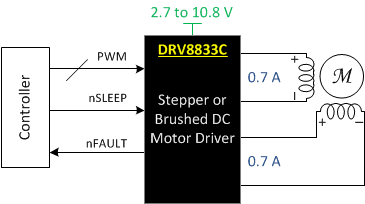

DRV8833C 為玩具、打印機及其他機電一體化應用提供了一款雙橋電機驅動器解決方案。
該器件具有兩個 H 橋驅動器，能夠驅動兩個直流電刷電機、一個雙極性步進電機、螺線管或其它電感性負載。
每個 H 橋輸出都包括一對 N 通道和 P 通道金屬氧化物半導體場效應晶體管 (MOSFET) 以及用于調節繞組電流的電路。 借助正確的印刷電路板 (PCB) 設計，DRV8833C 的每個 H 橋能夠持續驅動高達 700mA RMS（或 DC）（在 25°C 采用 5V VM 電源時）。該器件可支持每個 H 橋高達 1A 的峰值電流。 在較低的 VM 電壓條件下，電流能力略有下降。
輸出引腳發生故障時，還可提供用于過流保護、短路保護、UVLO 和過熱保護的內部關斷功能。 另外，還提供了一種低功耗睡眠模式。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8833C | HTSSOP (16) | 5.00mm x 6.40mm |
| 四方扁平無引線 (QFN) (16) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
