ZHCSBL1B September 2013 – October 2014 DRV8816
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|16
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|16
訂購信息
1 特性
- 獨立的 H 橋電機驅動器
- 驅動一個直流電機或其它負載
- 低 RDS(on) MOSFET（典型值 0.4Ω）
- 低功耗睡眠模式
- 支持 100% PWM
- 工作電源電壓范圍為 8V 至 38V
- 耐熱增強型表面貼裝封裝
- 可配置過流限制
- 保護特性：
2 應用范圍
- 打印機
- 工業自動化
- 機器人
- 電動工具
3 說明
本示例中使用的 DRV8816 提供一個具有兩個獨立 ½H 橋驅動器的多用途電源驅動器解決方案。 此器件能夠驅動一個有刷直流電機或者步進電機的一個繞組，以及其它諸如螺線管等的器件。 一個簡單的 INx/ENx 接口可實現與控制器電路的輕松對接。
輸出級使用配置為 ½H 橋的 N 通道功率 MOSFET。 DRV8816 能夠提供高達 ±2.8A 的峰值輸出電流，承受最高 38V 的工作電壓。一個內部電荷泵可用來生成所需的柵極驅動電壓。
低功耗睡眠模式可將部分內部電路關斷，從而實現極低的靜態電流和功耗。 這種睡眠模式可通過專用的 nSLEEP 引腳來設定。
內部保護功能包括欠壓閉鎖、電荷泵故障、過流保護、電源短路保護、接地短路保護、過熱警告和過熱關斷。 故障條件通過 nFAULT 引腳指示
DRV8816 采用帶有 PowerPAD™ 的 16 引腳散熱薄型小外形尺寸 (HTSSOP) 封裝（環保型：符合 RoHS 標準且不含銻/溴）
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8816 | HTSSOP (16) | 4.40mm × 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

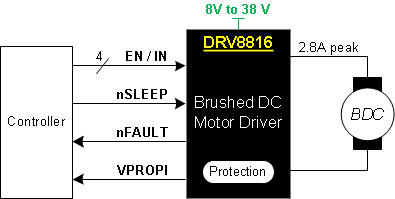

4 簡化電路原理圖
