1 特性
2 應用范圍
- 打印機
- 掃描儀
- 辦公自動化設備
- 游戲機
- 工廠自動化
- 機器人
3 說明
DRV8802 可為打印機、掃描儀以及其他自動化設備應用提供 集成電機驅動器解決方案。。此器件具有兩個 H 橋驅動器，用來驅動直流電機。每個輸出驅動模塊由N 溝道功率 MOSFET組成的H 橋構成，用以驅動電機繞組。在24V工作電壓、25°C工作溫度并有適當散熱的工作條件下，DRV8802 的每個 H 橋可驅動高達 1.6A 的峰值電流或 1.1A 的 RMS 輸出電流。
一個簡單的并行數字控制接口與行業標準器件兼容。可對衰減模式進行設定，以便在被禁用時實現電機制動或緩動。
提供針對過流保護、短路保護、欠壓閉鎖以及過熱保護的內部關斷功能。
DRV8802 采用帶有 PowerPAD™的 16 引腳超薄型四方扁平無引線 (WQFN) 封裝（環保型：符合 RoHS 標準且不含銻/溴）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8802 | HTSSOP (28) | 9.70mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

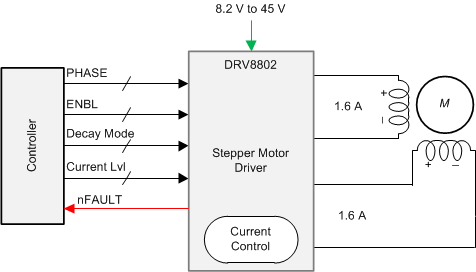

簡化電路原理圖
