ZHCSCK7A June 2014 – June 2014 DRV8802-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|28
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|28
訂購信息
1 特性
- 符合汽車應用要求
- 符合 AEC-Q100 標準的下列結果
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件充電器件模型 (CDM) ESD 分類等級 C4B
- 雙 H 橋電流控制電機驅動器
- 驅動兩個直流電機
- 制動模式
- 兩個繞組電流控制位支持多達 4 個電流級別
- 低金屬氧化物半導體場效應晶體管 (MOSFET) 導通電阻
- 24V，25°C 時 1.6A 最大驅動電流
- 內置 3.3V 基準輸出
- 行業標準并行數字控制
接口 - 8V 至 45V 工作電源電壓范圍
- 耐熱增強型表面貼裝封裝
2 應用
- 汽車制熱、通風與空調控制 (HVAC)
- 汽車用閥門
- 車用信息娛樂
3 說明
DRV8802-Q1 器件為汽車應用提供一個集成電機驅動器解決方案。 此器件具有兩個 H 橋驅動器，用來驅動直流電機。 每個輸出驅動器塊由配置為 H 橋的 N 通道功率 MOSFET 組成，以驅動電機繞組。 DRV8802-Q1 器件可為每個 H 橋提供高達 1.6A 的峰值電流或 1.1A 的 RMS 輸出電流（在 24V 與 25°C 下提供適當散熱功能）。
一個簡單的并行數字控制接口與行業標準器件兼容。 可對衰減模式進行設定，以便在被禁用時實現電機制動或緩動。
提供針對過流保護、短路保護、欠壓閉鎖以及過熱保護的內部關斷功能。
DRV8802-Q1 器件采用具有 PowerPAD™ 的 28 引腳散熱薄型小外形尺寸 (HTSSOP) 封裝（環保型：符合 RoHS 標準且不含鉛/溴）。
器件信息(1)
| 產品型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8802-Q1 | HTSSOP (28) | 9.70mm x 4.40mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

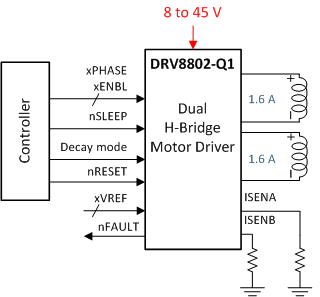

簡化應用示意圖
