3 說明
DRV841x2 是具有先進保護系統的高性能、集成式雙路全橋電機驅動器。
得益于 H 橋 MOSFET 的低 RDS(on) 和智能柵極驅動設計，這些電機驅動器的效率可高達 97%。這種高效率支持使用更小的電源和散熱器，使得此類器件非常適合節能應用。
DRV841x2 需要兩個電源，一個為 12V，用于 GVDD 和 VDD，另外一個可高達 50V，用于 PVDD。DRV841x2 可以在高達 500kHz 的開關頻率下運行，同時仍保持精確控制和高效率。這些器件還具有創新的保護系統，可保護器件免受可能損壞系統的各種故障條件的影響。這些保護是短路保護、過流保護、欠壓保護和兩級過熱保護。DRV841x2 有一個限流電路，此電路可在諸如電機啟動等負載瞬態期間防止器件過流關斷。一個可編程過流檢測器可實現可調電流限值和保護級別，以滿足不同的電機要求。
DRV841x2 的每個半橋都有獨特的獨立電源和接地引腳。借助這些引腳，可以通過外部分流電阻提供電流測量，并支持具有不同電源電壓要求的多個電機。
(1) 有關更多信息，請參閱節 9。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

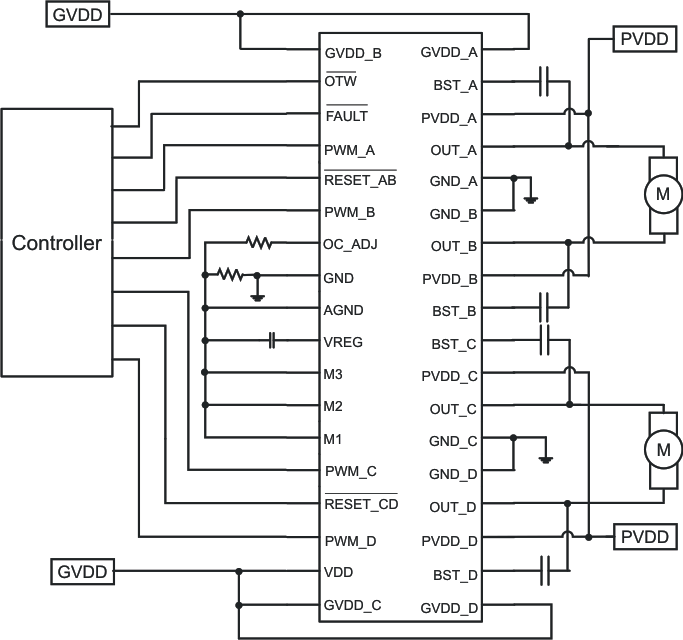

簡化版應用示意圖
