1 特性
- 功耗減少 50% 的強健 5W 解決方案，以改進熱性能
- 針對最薄解決方案的無電感器接收器
- 可調節輸出電壓（4.5 至 8V），以實現線圈和熱性能優化
- 完全同步整流器的效率達 96%
- 效率 97% 的高效后置穩壓器
- 功率 5W 時，系統效率 79%
- 符合 WPC v1.1 標準的通信
- 已獲專利的發射器墊 (Transmitter Pad) 檢測功能提升了用戶體驗
- 通過 I2C 實現的對齊特性使得用戶協商能夠在 TX 表面找到最佳位置
2 應用范圍
- 智能手機、平板電腦和頭戴式耳機
- Wi-Fi 熱點
- 移動電源
- 其他手持式器件
3 說明
bq5102x 器件是一款全封閉無線電源接收器，此接收器能夠在 WPC v1.1 協議下運行，這使得無線電源系統在與 Qi 感應發射器一同使用時能夠向系統傳送高達 5W 的功率。 bq5102x 器件提供針對這 WPC 技術規格的單個器件功率轉換（整流和穩壓），以及數字控制和通信。 借助市場領先的效率和可調輸出電壓，bq5102x 器件可實現獨一無二的效率和系統優化。 I2C 還使得系統設計人員能夠執行有趣的全新特性，諸如發射器表面的接收器對齊，或者檢測接收器上的異物。 此接收器可在市場領先的封裝尺寸、效率和解決方案尺寸中同時實現同步整流、穩壓和控制與通信。
器件信息(1)
| 產品型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq51020 | 芯片尺寸球狀引腳柵格陣列 (DSBGA) (42) | 3.60mm x 2.89mm2 |
| bq51021 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

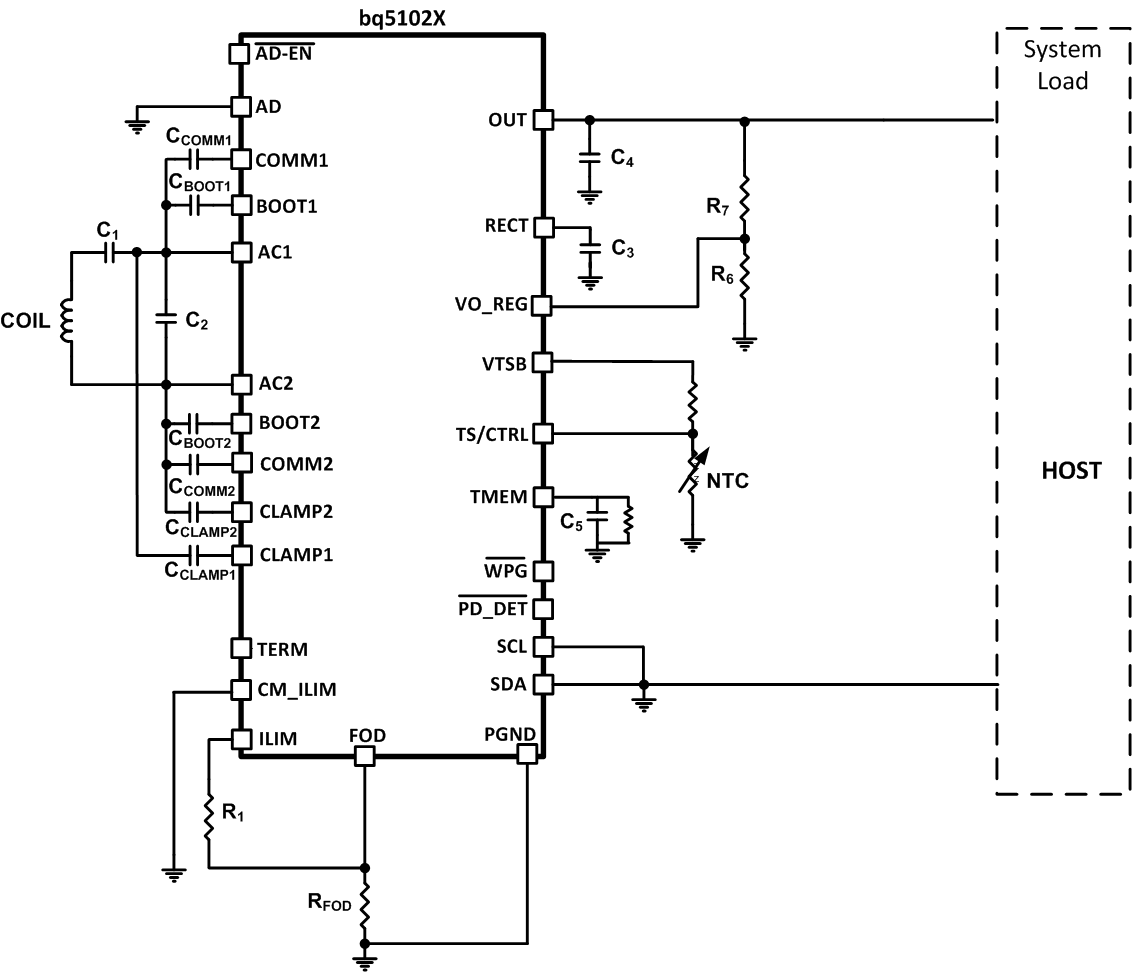

4 簡化電路原理圖

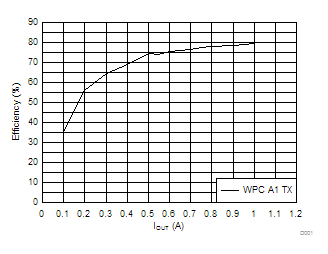

bq5102x 系統效率 5V 輸出
