ZHCS608A December 2011 – October 2014
PRODUCTION DATA.
- 1特性
- 2應用
- 3說明
- 4修訂歷史記錄
- 5Pin Configuration and Functions
- 6Specifications
-
7Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4
Device Functional Modes
- 7.4.1 Customizing the bq2026
- 7.4.2 Bus Termination
- 7.4.3 Serial Communication
- 7.4.4 Initialization
- 7.4.5 ROM Commands
- 7.4.6 Memory and Status Function Commands
- 7.4.7 Read Memory and Field CRC
- 7.4.8 Read Status
- 7.4.9 Write Memory
- 7.4.10 Write Status
- 7.4.11 SDQ Signaling
- 7.4.12 Reset and Presence Pulse
- 7.4.13 Write
- 7.4.14 Read
- 7.4.15 Program Pulse
- 7.4.16 Idle
- 7.4.17 CRC Generation
- 8器件和文檔支持
- 9機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 1536 位的一次性可編程 (OTP) EPROM，用于存儲用戶可編程的配置數據
- 廠家設定的唯一 64 位識別號
- 單線制接口以減少電路板布線
- 同步通信減少主機中斷開銷
- 在數據引腳上的 6KV IEC 61000-4-2 靜電放電 (ESD)兼容性
- 無需待機電源
- 采用 3 引腳 SOT-23 和 TO-92 封裝
2 應用
- 安全編碼
- 庫存跟蹤
- 產品修正維護
- 電池組識別
3 說明
bq2026 是一款 1.5K 位串行 EPROM，此器件包含一個廠家設定，唯一 48 位識別號，8 位產品編碼，和一個 64 位狀態寄存器。
bq2026 SDQ™ 接口只要求一個單一連接和一個接地返回。 SDQ 引腳也是 bq2026 的唯一電源。
該器件提供小型表面貼裝選項，可節省在印刷電路板上的占用空間，同時擁有低成本優勢，非常適合電池組配置參數、記錄保存、資產跟蹤、產品版本狀態以及代碼訪問安全性等應用。

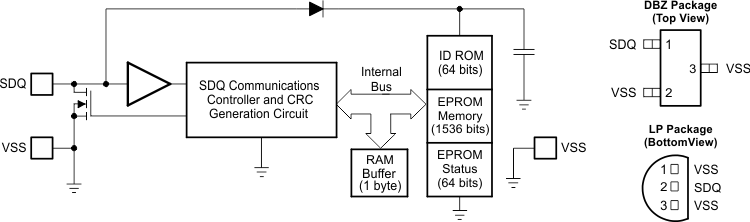

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq2026 | SOT-23 (3) | 4.30mm × 4.30mm |
| TO-92 (3) | 2.92mm × 1.30mm |
- 要了解所有可用封裝，請見數據表末尾的封裝選項附錄。
